Dans un bureau d'études thermiques, la précision des diagnostics de ventilation peut faire toute la différence entre une installation performante et un système défaillant. Vous le savez bien : identifier rapidement les anomalies permet d'optimiser les performances énergétiques et d'assurer un confort optimal aux occupants. C'est pourquoi disposer des bons outils diagnostic systèmes ventilation est aujourd'hui indispensable pour tout professionnel du secteur. Face aux exigences croissantes des réglementations et des clients, il devient crucial de maîtriser parfaitement l'état de vos installations.
Quels sont donc ces équipements qui révolutionnent notre façon d'analyser et d'intervenir sur les systèmes CVC ? Des anémomètres de dernière génération aux logiciels d'analyse sophistiqués, découvrez comment ces outils diagnostic systèmes ventilation peuvent transformer votre approche professionnelle. Que vous cherchiez à réaliser des audits complets, à résoudre des problèmes spécifiques ou simplement à optimiser des installations existantes, ces sept outils essentiels deviendront rapidement vos meilleurs alliés sur le terrain.
Anémomètres : mesurer avec précision les flux d’air
Quand il s'agit d'évaluer la performance d'un système de ventilation, les anémomètres professionnels haute précision sont vos meilleurs alliés. Ces instruments sophistiqués permettent de quantifier exactement le débit d'air circulant dans vos installations. Sans mesure précise, impossible de savoir si votre système fonctionne selon les spécifications requises ! Ainsi, un anémomètre devient l'outil fondamental pour tout diagnostic sérieux. Les modèles actuels offrent généralement une précision de ±3% à ±5%, largement suffisante pour des applications professionnelles dans le domaine du génie climatique.
- Dispositif de mesure anémométrique haute précision pour analyses aérauliques précises en contexte industriel
Les anémomètres à hélice vs thermiques : quel modèle choisir ?
Le choix entre un anémomètre à hélice et un modèle thermique dépend essentiellement de votre contexte d'utilisation. Le comparatif anémomètres hélice thermique révèle des différences significatives en termes de sensibilité et de plage de mesure. Pour vous aider à faire le bon choix, voici les principales caractéristiques de chaque type :
| Caractéristique | Anémomètres à hélice | Anémomètres thermiques |
|---|---|---|
| Plage de mesure | 0,2 à 40 m/s | 0,01 à 30 m/s |
| Précision | ±2% de la lecture | ±3% de la lecture |
| Idéal pour | Grandes gaines, flux importants | Faibles débits, espaces restreints |
| Robustesse | Élevée | Moyenne (sonde fragile) |
Les anémomètres thermiques excellent dans la détection des flux d'air de faible intensité, tandis que les modèles à hélice sont plus adaptés aux mesures dans les grandes gaines. Néanmoins, les anémomètres professionnels haute précision des deux catégories offrent désormais des fonctionnalités avancées comme l'enregistrement des données ou la connectivité sans fil, facilitant grandement votre travail d'analyse.
Guide pratique d'utilisation d'un anémomètre dans les conduits de ventilation
Pour obtenir des mesures fiables avec votre anémomètre, quelques bonnes pratiques s'imposent. D'abord, assurez-vous de positionner correctement l'appareil dans le flux d'air. Ensuite, respectez ces étapes essentielles pour un diagnostic précis :
- Effectuez plusieurs mesures à différents points de la section du conduit
- Maintenez l'anémomètre perpendiculaire au flux d'air
- Attendez la stabilisation de la lecture (généralement 5 à 10 secondes)
- Documentez la température ambiante qui peut influencer les résultats
- Calibrez régulièrement votre comparatif anémomètres hélice thermique selon les recommandations du fabricant
Ces instruments constituent donc la première étape indispensable pour diagnostiquer efficacement vos systèmes de ventilation. Leur utilisation régulière vous permettra de détecter rapidement toute anomalie et d'intervenir avant l'apparition de problèmes plus graves.
Caméras thermiques : détecter les fuites et anomalies invisibles
Dans notre métier d'ingénieur thermique, la caméra thermique détection fuites s'est imposée comme un outil révolutionnaire. Contrairement aux méthodes traditionnelles qui nécessitent souvent des démontages, ces caméras permettent de visualiser instantanément les variations de température sur les surfaces. Grâce à cette technologie infrarouge, nous pouvons détecter des problèmes invisibles à l'œil nu : fuites d'air, défauts d'isolation, courts-circuits électriques ou encore infiltrations d'humidité. L'investissement peut sembler conséquent, mais les économies réalisées sur les diagnostics et les réparations ciblées le justifient amplement.
Interprétation des images thermiques pour les systèmes HVAC
L'analyse thermographique CVC requiert une certaine expertise pour être vraiment efficace. Les images thermiques révèlent des variations de couleur qui correspondent à des différences de température, mais encore faut-il savoir les interpréter correctement. Voici les points essentiels à maîtriser pour tirer le meilleur parti de vos inspections thermographiques :
- Comprendre l'échelle de couleurs et les plages de température
- Identifier les motifs caractéristiques des fuites d'air
- Reconnaître les signatures thermiques des composants défectueux
- Distinguer les faux positifs causés par les réflexions ou matériaux
- Documenter systématiquement les anomalies détectées
Techniques avancées de cartographie thermique des conduits d'aération
La cartographie thermique complète d'un système de ventilation permet d'obtenir une vision globale de son fonctionnement. Cette approche, basée sur l'analyse thermographique CVC systématique, consiste à scanner méthodiquement l'ensemble du réseau pour créer une carte des températures. Les données recueillies peuvent ensuite être comparées aux valeurs théoriques attendues. Le tableau ci-dessous présente les différentes techniques de cartographie et leurs applications spécifiques :
| Technique | Application idéale | Avantages | Limites |
|---|---|---|---|
| Balayage séquentiel | Petits systèmes | Simple, peu coûteux | Chronophage pour grands réseaux |
| Imagerie dynamique | Analyse des variations temporelles | Détecte problèmes intermittents | Nécessite équipement avancé |
| Modélisation 3D | Systèmes complexes | Visualisation globale intuitive | Traitement informatique lourd |
| Caméra thermique détection fuites multi-points | Grands bâtiments | Couverture complète | Coût élevé, calibration complexe |
Manomètres différentiels : évaluer les pressions dans votre réseau
Dans le monde de la ventilation, comprendre les pressions qui circulent dans votre réseau est fondamental pour assurer son bon fonctionnement. Le manomètre différentiel pression réseau est l'outil par excellence pour cette mission. Contrairement aux manomètres standards qui mesurent une pression absolue, les modèles différentiels comparent deux points de mesure simultanément, ce qui est parfait pour analyser les flux d'air dans les systèmes de ventilation. Ces appareils sont disponibles en versions analogiques et numériques, chacune avec ses avantages spécifiques.
Mesure des chutes de pression à travers les filtres et composants
La mesure chute pression filtres CVC constitue une partie essentielle du diagnostic d'un système de ventilation performant. Quand les filtres s'encrassent, la résistance au passage de l'air augmente, ce qui se traduit par une chute de pression plus importante. Par conséquent, surveiller ces variations vous permet de déterminer le moment optimal pour remplacer les filtres, avant que l'efficacité du système ne soit compromise. Voici les éléments à surveiller particulièrement :
- Filtres primaires et secondaires
- Échangeurs thermiques
- Batteries chaudes et froides
- Registres et volets de régulation
- Points de jonction et coudes dans les conduits
Protocole de test d'équilibrage avec manomètre digital
L'équilibrage d'un réseau de ventilation nécessite une approche méthodique, et les manomètres digitaux offrent la précision nécessaire pour cette tâche délicate. Un protocole rigoureux commence par la cartographie complète du réseau, suivie par des mesures stratégiques aux points clés. La mesure chute pression filtres CVC s'inscrit dans cette démarche globale qui vise à garantir une distribution uniforme de l'air. Le tableau ci-dessous présente les différentes étapes d'un test d'équilibrage typique avec les valeurs de référence à considérer :
| Étape | Point de mesure | Valeur acceptable (Pa) | Action si hors plage |
|---|---|---|---|
| 1 | Entrée centrale de traitement d'air | 10-30 | Vérifier obstruction |
| 2 | Filtre principal | 50-150 | Remplacer si >180 |
| 3 | Branches principales | 5-15 par branche | Ajuster registres |
| 4 | Terminaux (diffuseurs) | 2-8 | Nettoyer ou remplacer |
L'utilisation régulière d'un manomètre différentiel pression réseau dans le cadre d'une maintenance préventive permet d'anticiper les dysfonctionnements et d'optimiser les performances énergétiques. D'ailleurs, les derniers modèles connectés offrent la possibilité d'enregistrer les données et de suivre l'évolution des pressions dans le temps, ce qui facilite grandement l'analyse tendancielle et la prise de décision pour les interventions techniques.
Endoscopes et caméras d’inspection : explorer l’intérieur des conduits
Impossible de diagnostiquer efficacement un système de ventilation sans voir ce qui se passe à l'intérieur. C'est là que les endoscopes et caméras d'inspection deviennent indispensables. Ces outils permettent d'accéder visuellement aux zones normalement inaccessibles sans démontage coûteux. La technologie d'inspection endoscopique CVC a considérablement évolué ces dernières années, offrant désormais des images haute définition et des fonctionnalités avancées comme l'enregistrement vidéo et la transmission sans fil des données. Pour un bureau d'études thermiques, investir dans une caméra endoscopique conduits de qualité représente un gain de temps et d'efficacité considérable lors des diagnostics.
- Un technicien utilise une caméra endoscopique flexible pour examiner l'état interne des conduits difficiles d'accès
Méthodes d'inspection des zones difficiles d'accès
L'inspection des zones difficiles d'accès requiert une approche méthodique et les bons outils. Les systèmes d'inspection endoscopique CVC modernes offrent plusieurs avantages techniques pour faciliter cette tâche complexe. Voici les principales méthodes utilisées par les professionnels:
- Inspection par caméra flexible à tête orientable (permet de naviguer dans les coudes)
- Utilisation de perches télescopiques pour atteindre les zones éloignées
- Systèmes robotisés autonomes pour les réseaux complexes
- Caméras sans fil commandées à distance pour une mobilité maximale
- Solutions d'éclairage LED ajustables pour optimiser la visibilité
Identification visuelle des problèmes courants dans les gaines
La caméra endoscopique conduits permet d'identifier rapidement de nombreux problèmes qui affectent les performances des systèmes. Pour maximiser l'efficacité de vos inspections, il est utile de connaître les signes visuels des problèmes les plus fréquents. Le tableau ci-dessous présente une comparaison des différentes anomalies détectables et leurs impacts sur les performances:
| Problème détecté | Apparence visuelle | Impact sur les performances |
|---|---|---|
| Accumulation de poussière | Dépôt grisâtre ou noirâtre | Réduction du débit d'air, contamination |
| Moisissures | Taches vertes/noires, aspect duveteux | Dégradation de la qualité d'air, risques sanitaires |
| Déformation des conduits | Écrasements, plis visibles | Restriction du flux d'air, bruit accru |
| Joints défectueux | Espaces, déconnexions visibles | Fuites d'air, perte d'efficacité énergétique |
Testeurs de qualité d’air : analyser les performances de ventilation
Un système de ventilation performant ne se mesure pas uniquement à son débit d'air, mais aussi à la qualité de l'air qu'il traite. C'est pourquoi un testeur qualité air ventilation représente un outil indispensable dans votre arsenal de diagnostic. Ces appareils, de plus en plus sophistiqués, permettent d'évaluer avec précision si votre installation remplit correctement sa mission principale : maintenir une qualité de l'air intérieur optimale. Ils sont particulièrement utiles lors des vérifications périodiques ou quand des occupants signalent des problèmes respiratoires ou d'inconfort. Pour un ingénieur thermique, disposer d'un bon testeur d'air est donc aussi important que posséder un thermomètre pour un médecin !
Mesure des particules, CO2 et COV dans l'air traité
Les testeurs modernes vous permettent d'analyser plusieurs paramètres essentiels pour évaluer l'efficacité de vos systèmes. Un testeur qualité air ventilation complet devrait vous permettre de mesurer :
- Les particules fines (PM1, PM2.5, PM10) - indicateurs de pollution particulaire
- Le taux de CO2 - révélateur du renouvellement d'air
- Les Composés Organiques Volatils (COV) - marqueurs de pollution chimique
- L'humidité relative - facteur clé pour le confort et la santé du bâtiment
- La température - paramètre de confort thermique
Ces mesures vous donnent une vision complète de la qualité de l'air intérieur et vous permettent d'identifier précisément les défaillances potentielles de votre système. Par exemple, un taux élevé de CO2 indique généralement un renouvellement d'air insuffisant, tandis qu'une concentration importante de particules fines peut signaler un problème de filtration.
Corrélation entre données de qualité d'air et efficacité des systèmes

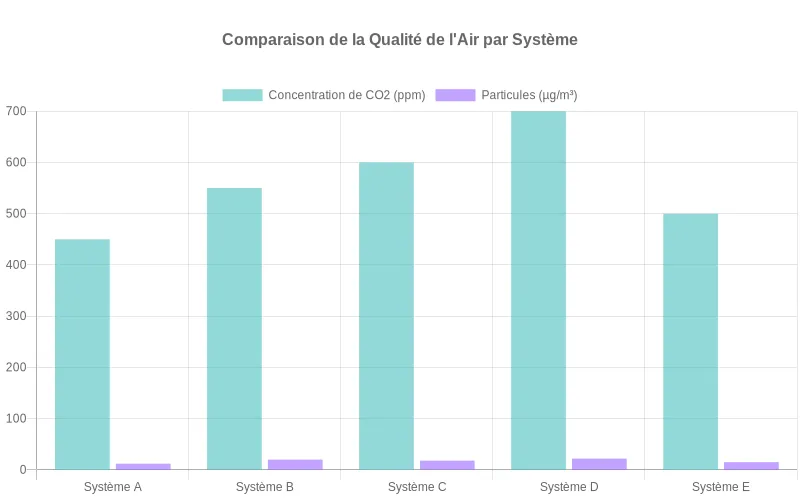

L'interprétation des données recueillies est cruciale pour établir un diagnostic pertinent. Voici un tableau comparatif des valeurs typiques qui vous aidera à évaluer rapidement l'efficacité de vos installations :
| Paramètre | Valeur optimale | Problème potentiel si dépassement |
|---|---|---|
| CO2 | < 1000 ppm | Ventilation insuffisante, débit d'air trop faible |
| PM2.5 | < 12 μg/m³ | Filtres encrassés ou inadaptés |
| COV totaux | < 500 μg/m³ | Sources de pollution interne, manque d'air neuf |
| Humidité relative | 40-60% | Déséquilibre hygromètrique, condensation possible |
La corrélation entre ces différentes mesures vous permet d'affiner votre diagnostic. Par exemple, une concentration élevée de particules associée à un taux normal de CO2 suggère un problème de filtration plutôt qu'un défaut de renouvellement d'air. Ces analyses croisées sont essentielles pour identifier la source exacte des problèmes et proposer des solutions ciblées pour améliorer la qualité de l'air intérieur dans les bâtiments que vous gérez.
Logiciels d’analyse et applications mobiles : centraliser vos diagnostics
À l'ère du numérique, les diagnostics de ventilation franchissent une nouvelle étape grâce aux applications mobiles diagnostic CVC qui révolutionnent notre façon de travailler. Ces outils numériques permettent désormais de collecter, stocker et analyser les données directement sur le terrain. Fini les carnets de notes et les rapports manuscrits ! Avec une tablette ou un smartphone, vous pouvez désormais centraliser toutes vos mesures en temps réel. Les professionnels gagnent ainsi un temps précieux tout en minimisant les erreurs de transcription. De plus, ces applications offrent souvent des fonctionnalités de visualisation qui transforment des données brutes en graphiques compréhensibles, facilitant ainsi la communication avec vos clients ou collègues.
Outils numériques pour l'interprétation des données collectées
L'analyse-données-ventilation-intelligente représente l'avenir de notre métier. Ces logiciels spécialisés vont bien au-delà du simple stockage d'informations. Ils intègrent désormais des algorithmes sophistiqués capables d'identifier des tendances et d'anticiper des problèmes potentiels. Parmi les fonctionnalités les plus utiles pour les ingénieurs thermiques, on retrouve :
- Modélisation 3D des flux d'air dans les bâtiments
- Analyse comparative avec les normes en vigueur
- Génération automatique de rapports personnalisables
- Simulation de scénarios d'optimisation énergétique
- Intégration avec les données des BMS (Building Management Systems)
Solutions cloud pour le suivi et la maintenance préventive des installations
Le passage au cloud transforme radicalement notre approche de la maintenance. Grâce aux applications mobiles diagnostic CVC connectées, vos données sont accessibles de n'importe où, permettant une collaboration fluide entre équipes techniques et bureau d'études. Les plateformes cloud offrent également des capacités d'analyse-données-ventilation-intelligente qui détectent les anomalies avant qu'elles ne deviennent problématiques. Voici comment ces solutions se comparent aux méthodes traditionnelles :
| Critère | Méthode traditionnelle | Solution cloud |
|---|---|---|
| Accessibilité des données | Limitée au bureau | Partout, à tout moment |
| Maintenance | Corrective, après panne | Prédictive, avant défaillance |
| Collaboration | Complexe, par échanges de documents | Instantanée, multi-utilisateurs |
| Coût à long terme | Élevé (interventions d'urgence) | Optimisé (prévention) |
