Vous envisagez d'installer un plancher chauffant hydraulique dans votre prochain projet ? En tant qu'ingénieure en bureau d'études thermiques, vous savez combien ce choix peut influencer le confort et l'efficacité énergétique d'un bâtiment. Le chauffage au sol hydraulique représente aujourd'hui une solution de plus en plus plébiscitée pour sa diffusion homogène de la chaleur et ses performances énergétiques remarquables. Néanmoins, une installation de plancher chauffant hydraulique réussie nécessite une planification minutieuse et une expertise technique que nous allons partager avec vous.
Dans ce guide complet, nous aborderons chaque aspect essentiel, depuis les principes fondamentaux jusqu'aux dernières innovations en matière de régulation. Vous découvrirez les étapes clés pour une plancher chauffant hydraulique installation optimale, les astuces d'entretien pour garantir sa longévité, ainsi que les solutions aux problèmes les plus fréquemment rencontrés. Que vous conceviez un nouveau projet ou que vous envisagiez une rénovation, ce guide vous fournira les connaissances techniques nécessaires pour faire les choix les plus pertinents et assurer des performances optimales à vos installations.
Principes Fondamentaux du Chauffage Hydraulique au Sol
Le plancher chauffant hydraulique représente une solution de chauffage moderne qui repose sur un principe simple mais efficace. Contrairement aux systèmes traditionnels qui chauffent l'air, ce dispositif diffuse la chaleur par le sol grâce à un réseau de tubes où circule un fluide caloporteur. Cette méthode assure une répartition homogène de la chaleur, du sol vers le plafond. Ainsi, la température ressentie est généralement plus confortable même à des températures de consigne inférieures. Par ailleurs, ce système fonctionne à basse température (30-45°C), ce qui le rend particulièrement compatible avec les générateurs de chaleur à haute efficacité énergétique comme les pompes à chaleur ou les chaudières à condensation.
- Plancher chauffant hydraulique basse température offrant confort thermique optimal et économies d'énergie substantielles
Avantages Comparatifs Face aux Systèmes Traditionnels
Les avantages systèmes climatisation modernes comme le plancher chauffant hydraulique sont nombreux par rapport aux solutions conventionnelles. D'abord, l'absence de radiateurs libère de l'espace mural et offre une plus grande liberté d'aménagement. De plus, ce système évite les mouvements d'air et la circulation de poussières, rendant l'atmosphère plus saine pour les personnes allergiques. Néanmoins, son principal atout réside dans son confort thermique incomparable. Voici une comparaison détaillée avec d'autres systèmes :
| Critère | Plancher chauffant hydraulique | Radiateurs classiques | Convecteurs électriques |
|---|---|---|---|
| Confort thermique | Excellent | Bon | Moyen |
| Économie d'énergie | 15-30% | Référence | -10% |
| Esthétique/Encombrement | Invisible | Visible/Encombrant | Visible/Peu encombrant |
| Qualité de l'air | Excellente | Moyenne | Faible |
Économies d'Énergie et Confort Thermique Optimisé
Le plancher chauffant hydraulique génère des économies d'énergie substantielles grâce à plusieurs facteurs déterminants. La sensation de confort étant atteinte à une température ambiante inférieure (environ 2°C de moins qu'avec des radiateurs), la consommation énergétique diminue naturellement. Finalement, l'inertie thermique du système permet de maintenir une température stable et agréable tout en réduisant les cycles marche/arrêt du générateur. Les principaux avantages en termes d'économies et de confort sont :
- Réduction de la consommation énergétique de 15 à 30% par rapport aux systèmes traditionnels
- Température homogène dans toute la pièce, sans zones froides ou surchauffées
- Compatibilité optimale avec les avantages systèmes climatisation modernes comme les pompes à chaleur
- Sensation de "chaleur douce" plus naturelle et confortable pour l'organisme
- Possibilité de réversibilité pour un rafraîchissement en été (avec équipements adaptés)
Préparation et Installation d’un Système de Plancher Chauffant

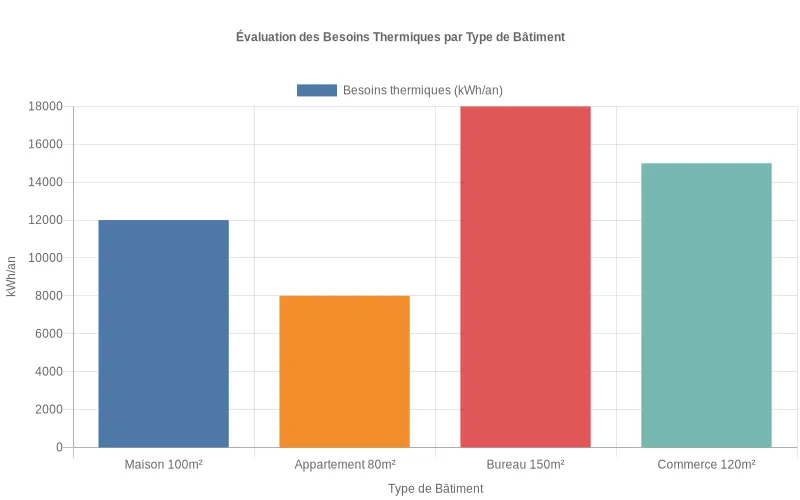

Lorsqu'on envisage une installation plancher chauffant hydraulique, la préparation du chantier constitue une étape déterminante pour garantir l'efficacité du système. D'abord, l'évaluation précise des besoins thermiques du bâtiment s'impose comme préalable indispensable. Ensuite, la vérification de la compatibilité du sol existant avec le système envisagé permettra d'éviter de mauvaises surprises durant les travaux. Par ailleurs, une bonne préparation implique également de prévoir l'emplacement du collecteur et le cheminement des tuyaux pour optimiser les performances thermiques et faciliter la maintenance future.
Étapes Clés pour une Installation Réussie
La réussite d'une installation plancher chauffant hydraulique repose sur le respect scrupuleux d'un processus bien défini. Voici les principales étapes à suivre :
- Pose de l'isolation périphérique pour limiter les ponts thermiques
- Installation du film pare-vapeur pour protéger l'isolant
- Mise en place des panneaux isolants adaptés
- Fixation des tubes PER ou multicouches selon le plan de calepinage
- Installation du collecteur et raccordement hydraulique
- Test d'étanchéité avant coulage de la chape
Chaque phase nécessite une attention particulière, notamment lors de la pose des tubes où le respect des espacements calculés s'avère crucial pour une diffusion homogène de la chaleur. Finalement, après le coulage de la chape, une période de séchage suffisante doit être respectée avant la mise en service progressive du système.
Choix des Matériaux et Dimensionnement du Système
Le dimensionnement précis représente l'une des clés d'un plancher chauffant performant. Un guide dimensionnement CVC professionnel prendra en compte de nombreux paramètres comme l'isolation du bâtiment, les températures extérieures de référence et les besoins calorifiques spécifiques. Le tableau ci-dessous compare les principaux matériaux utilisés pour les tubes :
Le choix judicieux des matériaux doit s'accompagner d'un calcul précis des longueurs de circuit, généralement limités à 100m pour maintenir des pertes de charge acceptables. Néanmoins, les spécificités du projet peuvent nécessiter des adaptations que seul un guide dimensionnement CVC professionnel pourra correctement évaluer. Donc, la consultation d'un expert reste recommandée pour optimiser le rapport entre investissement initial et performances à long terme.
Maintenance et Dépannage du Chauffage Hydraulique

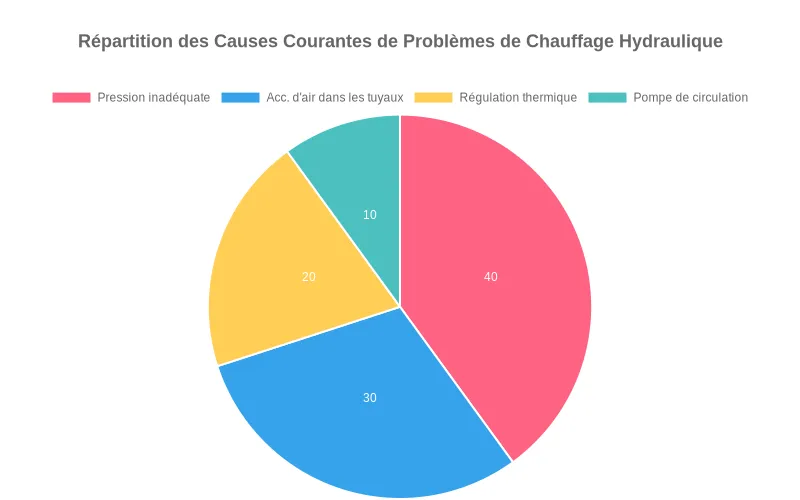

La longévité et l'efficacité de votre plancher chauffant hydraulique dépendent grandement d'une maintenance régulière. Le dépannage chauffage hydraulique peut sembler intimidant, mais avec les bonnes connaissances, vous pouvez résoudre de nombreux problèmes vous-même. D'abord, il est essentiel de comprendre que la plupart des dysfonctionnements proviennent soit d'une pression inadéquate dans le circuit, soit d'une accumulation d'air dans les tuyaux. Par ailleurs, certains problèmes peuvent également être liés à la régulation thermique ou à la pompe de circulation. Une vérification régulière de ces éléments vous permettra de prévenir la majorité des pannes courantes.
Calendrier d'Entretien Préventif Recommandé
Une maintenance préventive planifiée est la clé pour éviter les défaillances imprévues de votre système. Voici un calendrier d'entretien que je recommande à mes clients ingénieurs en bureau d'études thermiques pour optimiser la durée de vie des installations :
- Contrôle mensuel : vérification de la pression du circuit et purge si nécessaire
- Contrôle trimestriel : inspection visuelle des raccords et vérification du bon fonctionnement des vannes
- Contrôle annuel : nettoyage du filtre à boues, test des dispositifs de sécurité et vérification de l'équilibrage hydraulique
- Contrôle quinquennal : inspection complète du système par un professionnel
La maintenance préventive planifiée permet non seulement d'éviter les pannes, mais également d'optimiser les performances énergétiques du système. Donc, ne négligez pas ces interventions régulières qui, finalement, vous feront réaliser des économies substantielles sur le long terme.
Résolution des Problèmes Courants Sans Faire Appel à un Professionnel
Nombreux sont les problèmes que vous pouvez résoudre vous-même sans nécessiter l'intervention d'un technicien spécialisé. Le dépannage chauffage hydraulique de base est accessible à condition de procéder méthodiquement. Voici un tableau comparatif des problèmes fréquents et leurs solutions :
| Symptôme | Cause probable | Solution |
|---|---|---|
| Chauffage inégal | Air dans le circuit | Purger les boucles du plancher chauffant |
| Pression trop basse | Fuite ou évaporation | Remettre le circuit en pression et rechercher d'éventuelles fuites |
| Aucun chauffage | Pompe de circulation défectueuse | Vérifier l'alimentation et le fonctionnement de la pompe |
| Réponse thermique lente | Paramètres de régulation inadaptés | Ajuster les courbes de chauffe et l'anticipation |
Néanmoins, certaines interventions nécessitent l'expertise d'un professionnel, particulièrement celles impliquant le générateur de chaleur ou les composants électroniques complexes. Par conséquent, n'hésitez pas à faire appel à un spécialiste si vous avez le moindre doute sur votre capacité à résoudre un problème spécifique.
Optimisation des Performances et Innovations Technologiques
L'optimisation rendement énergétique CVC est désormais au cœur des préoccupations des bureaux d'études thermiques. Les systèmes de chauffage au sol hydraulique ont considérablement évolué ces dernières années, offrant des performances remarquables lorsqu'ils sont correctement optimisés. Pour maximiser l'efficacité de votre installation, plusieurs facteurs doivent être pris en compte: la qualité de l'isolation du bâtiment, la densité des tubes, le type de revêtement de sol et la température de départ d'eau. L'équilibrage hydraulique constitue également une étape cruciale, permettant d'assurer une distribution homogène de la chaleur dans toutes les pièces.
- Technologies avancées d'optimisation du rendement énergétique CVC réduisant la consommation et les coûts opérationnels
Intégration avec les Énergies Renouvelables
Le chauffage au sol hydraulique se marie parfaitement avec les sources d'énergie renouvelables, créant ainsi un système hybride géothermie-renouvelables particulièrement efficace. Cette synergie s'explique par les basses températures de fonctionnement du plancher chauffant (30-35°C), idéales pour optimiser le rendement des pompes à chaleur ou des chaudières à condensation. Voici les principales sources d'énergie compatibles avec votre installation:
- Pompes à chaleur aérothermiques ou géothermiques
- Panneaux solaires thermiques avec ballon tampon
- Chaudières biomasse à haut rendement
- Systèmes de récupération de chaleur sur eaux grises
- Solutions hybrides combinant plusieurs sources d'énergie
Systèmes de Régulation Intelligents et Connectés
La régulation intelligente représente une avancée majeure pour l'optimisation rendement énergétique CVC des planchers chauffants hydrauliques. Ces systèmes permettent d'adapter en temps réel la température de chaque pièce selon les besoins réels, réduisant considérablement les gaspillages énergétiques. Le tableau ci-dessous compare les différentes solutions de régulation disponibles sur le marché:
| Type de régulation | Économies potentielles | Investissement | Facilité d'utilisation |
|---|---|---|---|
| Thermostat simple | 5-10% | Faible | Moyenne |
| Régulation pièce par pièce | 15-20% | Moyen | Bonne |
| Système connecté avec anticipation | 20-30% | Élevé | Très bonne |
| Système hybride géothermie-renouvelables avec IA | 30-40% | Très élevé | Excellente |
Ces innovations technologiques transforment progressivement les planchers chauffants en véritables systèmes intelligents capables d'apprendre les habitudes des occupants et d'optimiser automatiquement leur fonctionnement. L'intégration de capteurs de présence, de sondes de température extérieure et d'algorithmes prédictifs permet d'atteindre des niveaux de confort et d'efficacité énergétique inégalés jusqu'alors.
