Dans le monde exigeant du CVC, la précision est votre alliée quotidienne. En tant qu'ingénieure en bureau d'études thermiques, vous savez combien la maîtrise des unités de pression CVC peut faire la différence entre un système performant et une installation défaillante. Pascal, bar, psi... ces unités ne sont pas interchangeables et leur compréhension approfondie vous permet d'optimiser vos conceptions, d'identifier rapidement les problèmes et de communiquer efficacement avec vos collègues internationaux.
Que vous conceviez des systèmes complexes pour un hôpital, que vous dimensionniez une ventilation industrielle ou que vous formiez de nouveaux techniciens CVC, ce guide pratique vous accompagnera dans toutes vos opérations. Nous décortiquerons ensemble chaque unité de mesure, leurs applications spécifiques et les outils indispensables pour les mesurer avec précision. Préparez-vous à renforcer votre expertise technique et à gagner un temps précieux dans vos calculs grâce à notre approche pragmatique des unités de pression CVC technicien.
Comprendre les fondamentaux des unités de pression en CVC
La pression constitue un paramètre fondamental dans le fonctionnement des installations de chauffage, ventilation et climatisation. Chaque technicien doit maîtriser les différentes unités de mesure pour garantir des performances optimales. D'abord, il faut comprendre que la pression représente une force exercée sur une surface donnée. Ensuite, cette grandeur physique influence directement l'efficacité énergétique des équipements. Par conséquent, une lecture précise des valeurs de pressionCVC permet d'éviter les dysfonctionnements coûteux. De plus, les normes internationales imposent des seuils spécifiques selon les applications. Finalement, la conversion entre unités devient une compétence indispensable au quotidien.
- Dispositif de mesure des unités de pression CVC montrant les conversions entre pascals, bars et psi pour applications HVAC
Le rôle crucial de la pression dans les systèmes de chauffage, ventilation et climatisation
Dans les installations modernes, le contrôle pression systèmes CVC détermine la qualité du confort thermique. La pression assure la circulation optimale des fluides frigorigènes et caloporteurs. Par ailleurs, elle garantit le débit d'air nécessaire dans les réseaux de ventilation. Néanmoins, des valeurs inappropriées entraînent rapidement des surconsommations énergétiques. Les systèmes fonctionnent selon des plages de pression définies par les fabricants. Voici les principaux domaines d'application :
- Circuits frigorifiques des climatiseurs et pompes à chaleur
- Réseaux hydrauliques de chauffage central et planchers chauffants
- Conduits aérauliques pour la distribution d'air traité
- Systèmes de détente et de régulation des fluides
Principes physiques gouvernant les relations pression-température dans les équipements CVC
La thermodynamique établit des liens directs entre pression et température dans les fluides. Donc, lorsque la pressionCVC augmente, la température d'ébullition s'élève proportionnellement. Cependant, cette relation varie selon les caractéristiques du fluide utilisé. Le tableau suivant illustre cette interdépendance pour un réfrigérant courant :
| Pression (bar) | Température (°C) | État du fluide |
|---|---|---|
| 2,5 | -10 | Évaporation |
| 8,0 | 30 | Condensation |
| 15,0 | 55 | Haute pression |
Par conséquent, comprendre ces principes facilite le diagnostic et améliore l'efficacité du contrôle pression systèmes CVC lors des interventions techniques.
Le Pascal (Pa) : l’unité de référence internationale
Dans le domaine du CVC, le pascal s'est imposé comme l'unité de référence internationale pour mesurer la pression. Défini comme la force d'un newton appliquée sur une surface d'un mètre carré, cette unité du Système International (SI) offre une précision remarquable pour les applications techniques. Contrairement aux autres unités, le pascal permet d'exprimer aussi bien les très faibles pressions rencontrées dans la ventilation que les pressions élevées des circuits de réfrigération. Pour les ingénieurs thermiques, maîtriser cette unité fondamentale devient donc essentiel pour concevoir des systèmes performants et conformes aux normes internationales.
Mesurer et convertir efficacement les pressions en Pascal dans les installations CVC
La conversion pression pascal CVC représente une compétence quotidienne pour les techniciens du secteur. Puisque de nombreux équipements et documentations techniques utilisent encore d'autres unités, il est primordial de pouvoir jongler entre elles. Voici les conversions les plus courantes que vous rencontrerez sur le terrain :
| Unité d'origine | Facteur de conversion vers le Pascal | Exemple |
|---|---|---|
| 1 bar | 100 000 Pa | 2,5 bars = 250 000 Pa |
| 1 mbar | 100 Pa | 3 mbars = 300 Pa |
| 1 psi | 6 894,76 Pa | 15 psi = 103 421,4 Pa |
Applications pratiques du Pascal dans les calculs de dimensionnement des conduits d'air
Les conversion pression pascal CVC s'avèrent particulièrement utiles lors du dimensionnement des réseaux aérauliques. En effet, la pression statique dans les conduits détermine directement :
- La capacité du ventilateur à vaincre les pertes de charge
- Le débit d'air effectif délivré aux différentes zones
- L'équilibrage optimal du réseau de distribution
- La consommation énergétique globale du système
Pour les installations modernes, travailler avec le pascal permet une précision accrue dans les calculs de pertes de charge linéaires et singulières. Les logiciels de conception CVC utilisent généralement cette unité comme référence interne, même si l'interface utilisateur peut proposer d'autres options. Par conséquent, maîtriser les conversion pression pascal CVC vous évitera des erreurs coûteuses lors du dimensionnement et garantira des performances optimales pour vos installations. N'oubliez pas que chaque pascal compte lorsqu'il s'agit d'optimiser l'efficacité énergétique d'un bâtiment!

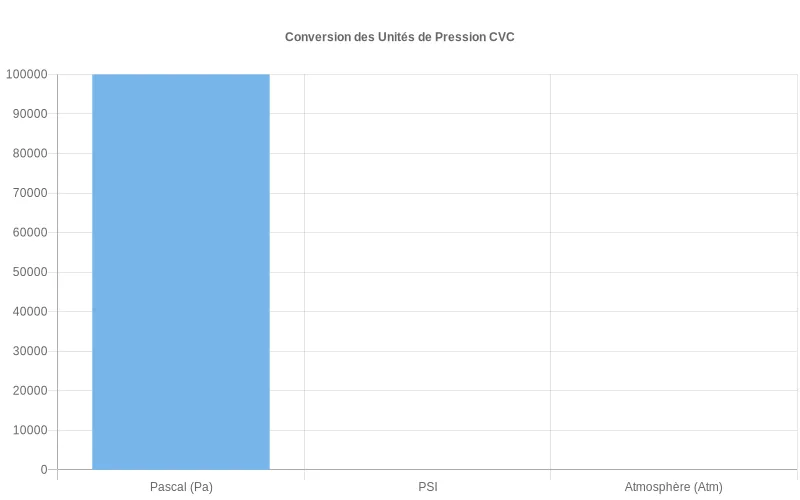

Le bar et le millibar : unités courantes dans l’industrie européenne
En Europe, le bar unité pression industrielle s'est imposée comme référence dans de nombreux secteurs CVC. Cette unité, équivalente à 100 000 Pascals, offre une échelle pratique pour les techniciens travaillant sur des installations de taille moyenne. Par ailleurs, le millibar (mbar), soit un millième de bar, permet une précision accrue lors des réglages fins. Les équipements européens sont généralement calibrés avec cette unité, d'où l'importance pour les professionnels de bien la maîtriser. Les manufacturiers fournissent d'ailleurs leurs spécifications techniques en utilisant le bar comme unité de référence pour les pressions de service, les seuils de sécurité et les plages de fonctionnement optimal.
Différences entre pression absolue et pression relative dans les systèmes frigorifiques
La distinction entre pression relative absolue frigorifique constitue un élément fondamental pour tout technicien CVC. La pression absolue se mesure par rapport au vide parfait (zéro absolu), tandis que la pression relative (ou manométrique) utilise la pression atmosphérique comme référence. Dans les systèmes frigorifiques, cette différence est particulièrement significative. Voici les points essentiels à retenir:
- Pression absolue = Pression relative + Pression atmosphérique (≈ 1,013 bar)
- Les calculs thermodynamiques utilisent généralement la pression absolue
- Les manomètres standards affichent habituellement la pression relative
- Le vide se mesure en pression absolue (souvent en mbar absolu)
La compréhension de ces concepts permet d'éviter des erreurs potentiellement coûteuses lors du dimensionnement ou de la maintenance des systèmes. Néanmoins, certains fabricants peuvent utiliser l'une ou l'autre référence dans leurs documentations, d'où l'importance de toujours vérifier l'unité indiquée (bara pour absolu, barg pour relatif).
Lecture et interprétation des manomètres calibrés en bar pour le diagnostic de pannes
L'interprétation correcte des manomètres est essentielle pour établir un diagnostic précis des installations CVC. Les appareils modernes proposent souvent des échelles multiples, incluant le bar unité pression industrielle comme référence principale. Pour faciliter l'analyse des mesures, voici un tableau comparatif des plages de pression typiques pour différents composants d'un système frigorifique:
| Composant | Plage normale (bar relatif) | Symptôme si pression basse | Symptôme si pression haute |
|---|---|---|---|
| Évaporateur (R410A) | 6-8 | Refroidissement insuffisant | Risque de gel |
| Condenseur (R410A) | 20-35 | Charge insuffisante | Surchauffe compresseur |
| Circuit basse pression relative absolue frigorifique | 2-4 | Fuite potentielle | Détendeur défectueux |
La lecture précise des manomètres permet d'identifier rapidement les anomalies de fonctionnement. Donc, lors du diagnostic, il est recommandé de comparer systématiquement les valeurs relevées avec les spécifications du fabricant, tout en tenant compte des conditions ambiantes qui peuvent influencer les pressions de fonctionnement. Les techniciens expérimentés développent avec le temps une intuition pour repérer les écarts significatifs par rapport aux plages normales.
Le PSI : unité impériale privilégiée en Amérique du Nord
Dans le domaine du CVC, le PSI (Pound per Square Inch) reste incontournable lorsqu'on travaille avec des équipements nord-américains. Cette PSI unité pression américaine correspond à une livre-force par pouce carré, soit environ 6 894,76 pascals. Contrairement au système métrique largement adopté en Europe, les techniciens américains privilégient cette unité pour leurs calculs quotidiens. Si vous collaborez avec des fournisseurs d'équipements américains ou consultez des documentations techniques importées, vous rencontrerez systématiquement cette unité. Par conséquent, même en France, les ingénieurs en bureau d'études thermiques doivent maîtriser cette mesure pour assurer la compatibilité des installations internationales.
- Le PSI (pound per square inch), unité de mesure de pression courante en Amérique du Nord dans l'industrie et l'automobile
Maîtriser les conversions PSI vers les autres unités pour la maintenance internationale
La conversion unites psi maintenance industrielle constitue une compétence essentielle pour tout technicien CVC travaillant dans un environnement international. Pour faciliter votre travail quotidien, voici les formules de conversion les plus utilisées:
- 1 PSI = 6 894,76 Pascals (Pa)
- 1 PSI = 0,068947 bar
- 1 PSI = 0,070307 kg/cm²
- 1 PSI = 27,7076 pouces de colonne d'eau (inH₂O)
- 1 PSI = 2,03602 pouces de mercure (inHg)
Lors d'interventions sur des installations mixtes comportant des équipements européens et américains, ces conversions deviennent primordiales. Par exemple, un compresseur calibré à 60 PSI nécessitera un réglage à environ 4,14 bars sur un manomètre européen. Cette conversion unites psi maintenance industrielle permet d'éviter des erreurs potentiellement coûteuses dans le réglage des équipements. D'ailleurs, de nombreux techniciens utilisent désormais des applications mobiles dédiées pour effectuer ces calculs instantanément sur site.
Tableaux de référence rapide pour les pressions de fonctionnement des réfrigérants courants
Pour faciliter vos interventions, voici un tableau comparatif des pressions typiques de fonctionnement pour les réfrigérants courants, exprimées en PSI unité pression américaine et converties en bar. Ces valeurs correspondent aux pressions côté haute et basse à une température d'évaporation de 0°C et de condensation de 40°C. Notez toutefois que ces valeurs peuvent varier selon les conditions spécifiques d'installation et les recommandations des fabricants. Par conséquent, consultez toujours la documentation technique de l'équipement avant d'effectuer des ajustements de pression.

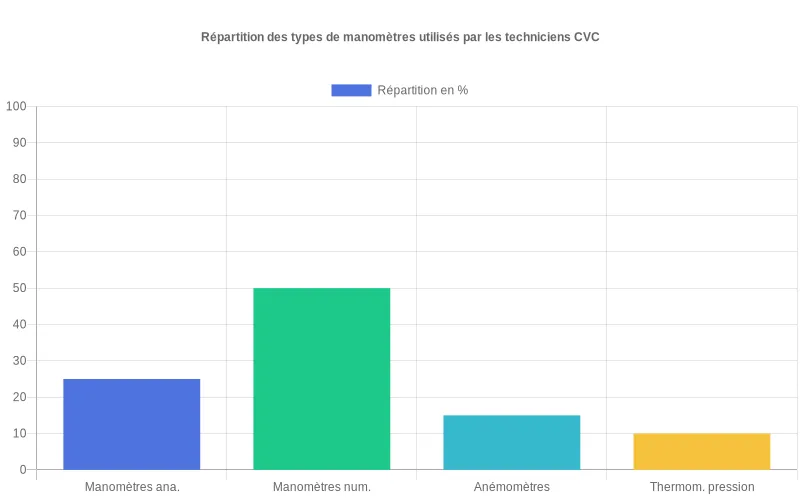

Outils de mesure et technologies numériques pour la pression CVC
Dans notre quotidien d'ingénieurs thermiques, nous utilisons différents instruments pour mesurer avec précision la pression dans les systèmes CVC. L'évolution technologique a considérablement transformé ces outils, passant des manomètres analogiques traditionnels aux instruments numériques sophistiqués. Un manomètre numérique CVC offre désormais des avantages significatifs en termes de précision et de fonctionnalités. Ces appareils permettent non seulement de visualiser instantanément les valeurs de pression, mais également d'enregistrer les données pour une analyse ultérieure. Par conséquent, les techniciens peuvent diagnostiquer plus efficacement les problèmes de pression dans les installations de chauffage, ventilation et climatisation.
Sélectionner le manomètre adapté selon le type d'installation et la précision requise
Le choix manomètre précision constitue une étape déterminante pour garantir des mesures fiables. Chaque type d'installation requiert un instrument spécifique avec une plage de mesure adaptée. Pour faire le bon choix, considérez les critères suivants :
- La plage de mesure nécessaire (basse, moyenne ou haute pression)
- La précision requise pour l'application (±0,1%, ±0,5%, ±1%)
- Les conditions environnementales (température, humidité, vibrations)
- La compatibilité avec les fluides mesurés (air, eau, réfrigérants)
- Les fonctionnalités supplémentaires (enregistrement, connectivité)
Voici un tableau comparatif des principaux types de manomètres utilisés en CVC :
| Type de manomètre | Plage typique | Précision | Applications recommandées |
|---|---|---|---|
| Manomètre à tube en U | 0-500 Pa | ±2-5% | Mesures de faible pression, équilibrage aéraulique |
| Manomètre à cadran | 0-10 bar | ±1-3% | Maintenance générale des systèmes |
| Manomètre numérique CVC | 0-50 bar | ±0,1-0,5% | Diagnostic précis, certification d'installations |
Logiciels et applications mobiles facilitant les calculs de pression pour les techniciens
Parallèlement aux instruments physiques, l'arsenal numérique des techniciens s'est enrichi d'applications et de logiciels spécialisés. Ces outils facilitent grandement les conversions entre unités, le dimensionnement des systèmes et l'interprétation des mesures. Plusieurs applications permettent désormais de connecter directement votre choix manomètre précision à votre smartphone via Bluetooth, créant ainsi un écosystème numérique complet. Néanmoins, malgré ces avancées technologiques, la compréhension fondamentale des principes de pression reste indispensable pour interpréter correctement les données et prendre les décisions techniques appropriées. Donc, les outils numériques complètent l'expertise du technicien plutôt que de la remplacer.
