KNX, LON, BACnet : 3 protocoles qui révolutionnent vos systèmes CVC

Ingénieure en bureau d'études thermiques, vous savez à quel point les systèmes CVC modernes reposent sur des communications fiables et intelligentes. L'efficacité de vos installations dépend désormais largement des protocoles domotique CVC que vous choisissez d'implémenter. KNX, LON et BACnet représentent aujourd'hui les solutions les plus performantes pour interconnecter vos équipements et optimiser leur fonctionnement. Ces protocoles transforment radicalement la manière dont nous concevons, installons et gérons les systèmes thermiques, offrant une flexibilité et des performances inégalées.

Chaque jour sur le terrain, vous êtes confrontée à des défis d'interopérabilité, d'évolutivité et d'efficacité énergétique. Les protocoles domotique CVC constituent la colonne vertébrale invisible mais essentielle de vos projets les plus ambitieux. Dans cet article, nous allons décortiquer ces trois standards majeurs, analyser leurs spécificités techniques et vous donner les clés pour sélectionner la solution idéale pour vos prochains projets. Découvrez comment ces technologies peuvent non seulement simplifier votre travail, mais également apporter une réelle valeur ajoutée à vos clients.

Le protocole KNX : la référence européenne pour l’automatisation des bâtiments

Vous cherchez à optimiser les performances énergétiques de vos projets ? Le protocole KNX bâtiment intelligent s'impose aujourd'hui comme la solution de référence en Europe. Standardisé selon la norme ISO/IEC 14543, ce protocole ouvert permet l'interconnexion de plus de 8000 produits de différents fabricants. Sa popularité n'est pas due au hasard : grâce à son architecture décentralisée, KNX offre une fiabilité exceptionnelle et une flexibilité remarquable pour la gestion des systèmes CVC dans les bâtiments tertiaires et résidentiels. Par ailleurs, sa certification rigoureuse garantit une interopérabilité sans faille entre les équipements, un atout majeur pour les ingénieurs en bureau d'études thermiques.

Fonctionnement et architecture du système KNX pour les équipements CVC

Le système KNX domotique CVC repose sur une architecture distribuée où chaque composant dispose de sa propre intelligence. La communication s'effectue via différents médias de transmission, offrant ainsi une grande adaptabilité selon les contraintes du projet. Parmi ces médias, on retrouve :

• Paire torsadée (TP) : la solution la plus répandue, idéale pour les nouvelles installations
• Courants porteurs (PL) : parfait pour la rénovation sans travaux lourds
• Radiofréquence (RF) : pour les situations où le câblage est impossible
• IP/Ethernet : pour l'intégration dans les infrastructures réseau existantes

Cette architecture permet d'implémenter des stratégies de régulation sophistiquées pour vos équipements de chauffage, ventilation et climatisation. Les actionneurs et capteurs KNX communiquent via des télégrammes standardisés, assurant ainsi une gestion précise des températures, de la qualité d'air et des consommations énergétiques. Donc, pour un bureau d'études thermiques, l'adoption du protocole KNX bâtiment intelligent représente une opportunité d'offrir des solutions à forte valeur ajoutée.

Études de cas : implémentation réussie de KNX dans des projets CVC commerciaux

Les succès d'implémentation du système KNX domotique CVC dans le secteur commercial sont nombreux. Prenons l'exemple d'un immeuble de bureaux de 5000 m² à Lyon, où l'intégration KNX a permis une réduction de 32% des consommations énergétiques. Le tableau ci-dessous présente une comparaison avant/après l'installation :

LON (LonWorks) : l’interopérabilité au service de vos installations thermiques

Le protocole LON (Local Operating Network), également connu sous le nom de LonWorks, représente une solution robuste pour les professionnels du CVC cherchant à optimiser leurs installations thermiques. Développé par Echelon Corporation dans les années 1990, ce protocole s'est imposé grâce à sa capacité d'interopérabilité exceptionnelle. En tant qu'ingénieure en bureau d'études thermiques, vous apprécierez particulièrement sa flexibilité qui permet d'intégrer des équipements de différents fabricants au sein d'un même réseau. Cette caractéristique facilite grandement la conception de systèmes complexes tout en réduisant les contraintes liées aux fournisseurs uniques.

Topologie réseau et communication entre les dispositifs LON dans un environnement CVC

Le réseau LON CVC se distingue par sa topologie flexible qui s'adapte aux contraintes architecturales des bâtiments. Chaque nœud du réseau, appelé "neurone", possède sa propre intelligence et peut communiquer directement avec les autres dispositifs sans passer obligatoirement par un contrôleur central. Cette approche décentralisée offre plusieurs avantages dans la gestion des systèmes CVC :

• Réduction des points de défaillance uniques
• Communication pair-à-pair entre les équipements
• Possibilité d'étendre le réseau sans perturber l'existant
• Transmission de variables réseau standardisées (SNVT)
• Compatibilité avec différents médias de transmission (paire torsadée, courant porteur, fibre optique)

La technologie LON utilise le protocole LonTalk pour assurer les communications entre les dispositifs. Ce protocole implémente les sept couches du modèle OSI, garantissant ainsi des échanges fiables et sécurisés entre les équipements CVC. Les données circulent via des variables réseau standardisées (SNVT), facilitant l'interopérabilité entre les différents composants du réseau LON CVC.

Avantages comparatifs de LON pour la gestion énergétique des grands complexes immobiliers

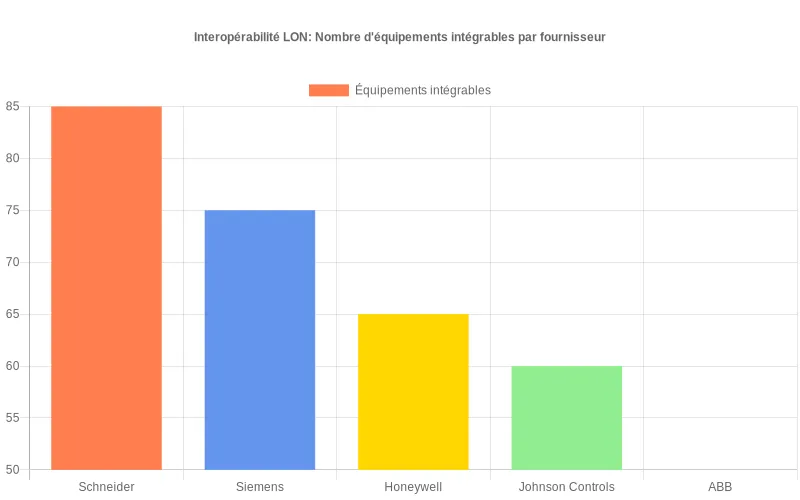

Dans les grands complexes immobiliers, la gestion énergétique représente un défi majeur. Le protocole LON offre des avantages significatifs par rapport à d'autres solutions, comme le montre ce tableau comparatif :

BACnet : le standard international pour la gestion technique du bâtiment

Le protocole BACnet GTB s'est imposé comme la référence mondiale pour les systèmes de gestion technique du bâtiment. Développé spécifiquement pour répondre aux besoins d'interopérabilité dans l'automatisation des bâtiments, il offre une flexibilité remarquable pour les professionnels du secteur CVC. Contrairement à d'autres protocoles, BACnet a été conçu dès le départ pour permettre l'intégration harmonieuse de différents systèmes au sein d'une même infrastructure. Par ailleurs, sa normalisation par l'ASHRAE et l'ISO garantit une adoption mondiale et une pérennité des installations, facteur déterminant pour les projets d'envergure nécessitant un retour sur investissement à long terme.

Services et objets BACnet essentiels pour optimiser votre système de chauffage et climatisation

Le protocole BACnet gestion CVC repose sur une architecture client-serveur où les dispositifs communiquent via des objets standardisés. Ces objets représentent les composants physiques et logiques de votre installation CVC. D'abord, familiarisez-vous avec les principaux objets BACnet qui transformeront la gestion de vos systèmes thermiques :

• Objets Analog Input/Output/Value : pour la gestion des températures, pressions et débits
• Objets Binary Input/Output/Value : pour le contrôle marche/arrêt des équipements
• Objets Schedule : pour la programmation temporelle des systèmes CVC
• Objets Trend Log : pour l'analyse des performances et la maintenance prédictive
• Objets Loop : pour les régulations PID des équipements de chauffage et refroidissement

Les services BACnet, quant à eux, définissent les actions possibles sur ces objets. Ils permettent la lecture/écriture des valeurs, la gestion des alarmes et la programmation des équipements. Néanmoins, la puissance du protocole BACnet GTB réside dans sa capacité à s'adapter à différentes couches de transport (IP, MSTP, Ethernet), offrant ainsi une flexibilité inégalée pour les projets de toutes tailles.

Intégration multi-constructeurs avec BACnet : compatibilité et performances réelles

L'un des atouts majeurs de BACnet est sa capacité d'intégration multi-fabricants. Le tableau ci-dessous présente les performances réelles constatées lors de l'intégration de différents équipements CVC :

Choisir le protocole idéal : analyse comparative pour votre projet CVC

Lorsqu'il s'agit de sélectionner le protocole adapté à votre installation, un comparatif protocoles CVC rigoureux s'impose. Chaque technologie possède ses particularités qui peuvent s'avérer déterminantes selon la nature de votre projet. Face à cette multitude d'options, il est essentiel d'adopter une approche méthodique pour faire le choix le plus judicieux. Les différences entre KNX, LON et BACnet ne se limitent pas à leurs spécifications techniques, mais concernent également leur facilité d'implémentation, leur coût global et leur évolutivité. Par ailleurs, la taille du bâtiment, le nombre de systèmes à intégrer et les besoins spécifiques en matière de contrôle influenceront grandement votre décision.

Critères décisionnels techniques et économiques entre KNX, LON et BACnet

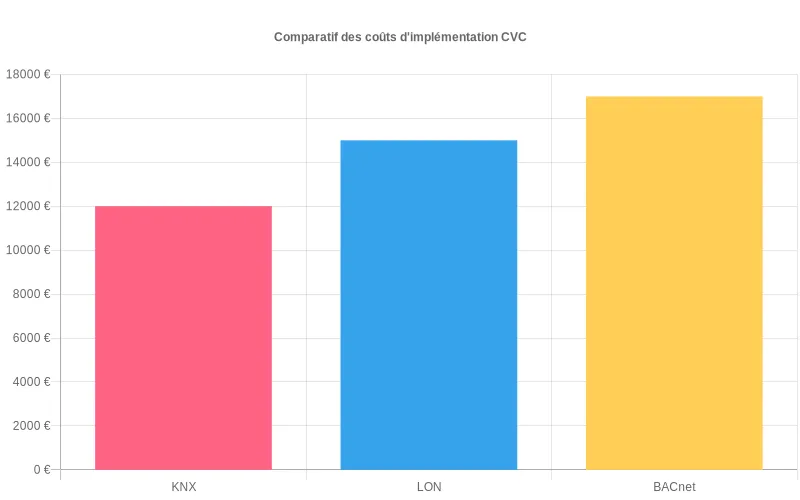

Pour réaliser un comparatif protocoles domotique pertinent, plusieurs facteurs doivent être pris en compte. D'abord, l'échelle du projet joue un rôle primordial : KNX excelle dans les installations de taille moyenne, tandis que BACnet et LON sont généralement préférés pour les grands complexes. Ensuite, le budget disponible influencera nécessairement votre choix, car les coûts d'équipement et d'installation varient considérablement d'un protocole à l'autre. Finalement, l'expertise technique disponible au sein de votre équipe ou chez vos prestataires constitue un élément décisif.

Tendances futures et évolutions technologiques des protocoles de communication CVC

L'avenir des protocoles de communication CVC s'oriente vers une intégration toujours plus poussée avec les technologies émergentes. Le comparatif protocoles CVC doit désormais intégrer la compatibilité avec l'Internet des Objets (IoT) et l'intelligence artificielle. Plusieurs tendances majeures se dessinent clairement dans ce domaine :

• Convergence accrue des protocoles vers des standards ouverts et interopérables
• Intégration native des fonctionnalités de cybersécurité dans les nouvelles versions
• Développement d'interfaces utilisateur plus intuitives et accessibles à distance
• Adoption croissante des communications sans fil pour réduire les coûts d'installation

À l'heure où les bâtiments intelligents deviennent la norme, le comparatif protocoles domotique doit également tenir compte de la capacité d'évolution de chaque solution. Les protocoles qui sauront s'adapter aux exigences croissantes en matière d'efficacité énergétique et d'analyse de données prendront l'avantage. Néanmoins, la rétrocompatibilité reste un enjeu crucial pour assurer la pérennité des installations existantes tout en permettant leur modernisation progressive.
