Dans un contexte où l'efficacité énergétique devient une préoccupation majeure pour les professionnels du bâtiment, le choix d'un système VRC performance énergétique représente un enjeu crucial pour tout projet de construction ou de rénovation. En tant qu'ingénieure en bureau d'études thermiques, vous savez que la ventilation récupératrice de chaleur constitue l'un des leviers les plus puissants pour réduire l'empreinte carbone d'un bâtiment tout en garantissant une qualité d'air intérieur irréprochable. Les technologies actuelles offrent des rendements impressionnants, mais comment naviguer parmi les nombreuses options disponibles pour identifier la solution idéale?
Ce guide pratique vous accompagne dans la sélection, l'installation et l'optimisation de votre système VRC performance énergétique. Nous explorerons ensemble les critères techniques déterminants, les méthodes de dimensionnement précises et les stratégies d'intégration les plus efficaces. Que vous travailliez sur des projets résidentiels ou tertiaires, vous découvrirez comment maximiser le retour sur investissement de ces installations tout en respectant les exigences réglementaires toujours plus strictes. Préparez-vous à maîtriser tous les aspects des systèmes VRC performance énergétique pour proposer à vos clients des solutions véritablement optimisées.
Comprendre les principes fondamentaux de la ventilation récupératrice de chaleur
Quand on parle d'efficacité énergétique dans le bâtiment, la ventilation représente un enjeu majeur. Les systèmes VRC principes et fonctionnement constituent une solution innovante pour réduire significativement les pertes thermiques tout en assurant un renouvellement d'air optimal. Ces dispositifs permettent d'extraire l'air vicié intérieur tout en récupérant sa chaleur avant qu'elle ne soit évacuée. Cette énergie est ensuite transférée à l'air neuf entrant, ce qui diminue considérablement les besoins en chauffage pendant la saison froide. D'ailleurs, les systèmes VRC modernes peuvent récupérer jusqu'à 95% de la chaleur qui aurait été perdue avec une ventilation conventionnelle, un atout considérable pour les projets visant la haute performance énergétique.
- Le fonctionnement d'un système VRC qui récupère jusqu'à 85% de la chaleur de l'air évacué pour préchauffer l'air frais entrant
Fonctionnement technique des échangeurs thermiques dans les systèmes VRC
Au cœur du système VRC principes et fonctionnement se trouve l'échangeur thermique, véritable prouesse technologique. Les échangeurs thermiques VRC fonctionnement reposent sur un principe physique simple mais efficace : deux flux d'air circulent à proximité l'un de l'autre, séparés par une paroi conductrice, permettant ainsi le transfert de chaleur sans mélange d'air. Plusieurs configurations existent selon les besoins spécifiques des bâtiments. Les principaux composants d'un système VRC comprennent :
- L'échangeur de chaleur (noyau thermique)
- Les ventilateurs d'alimentation et d'extraction
- Les filtres à air pour l'assainissement
- Le système de drainage des condensats
- Les conduits de distribution et d'évacuation
Le fonctionnement des échangeurs thermiques VRC fonctionnement varie selon les saisons. En hiver, l'air chaud intérieur cède sa chaleur à l'air froid extérieur avant d'être évacué. À l'inverse, pendant l'été, certains systèmes permettent de rafraîchir l'air entrant en transférant la fraîcheur de l'air sortant, quoique avec une efficacité moindre que pour le chauffage. Cette polyvalence fait des systèmes VRC une solution particulièrement adaptée aux climats tempérés où les écarts de température sont importants.
Comparaison des différentes technologies d'échange thermique sur le marché
Le marché propose actuellement plusieurs types d'échangeurs thermiques, chacun avec ses spécificités techniques et son domaine d'application privilégié. Le choix dépendra des contraintes du projet et des performances recherchées.
| Type d'échangeur | Efficacité thermique | Résistance au gel | Application idéale |
|---|---|---|---|
| À plaques (flux croisés) | 65-75% | Moyenne | Logements individuels |
| À contre-courant | 85-95% | Faible | Bâtiments passifs |
| Rotatif (enthalpique) | 70-85% | Élevée | Grands espaces commerciaux |
Critères essentiels pour choisir un système VRC adapté à votre habitation
Lorsqu'il s'agit de sélectionner un système de ventilation récupératrice de chaleur, plusieurs facteurs doivent être pris en compte pour garantir une performance optimale. Un guide choix système VRC efficace commence par l'analyse des caractéristiques spécifiques de votre habitation. D'abord, considérez l'étanchéité à l'air de votre bâtiment, car les constructions modernes très étanches nécessitent une ventilation plus performante. Ensuite, évaluez les contraintes d'espace pour l'installation des conduits et de l'unité centrale. Par ailleurs, le climat de votre région influencera également le type de système à privilégier, particulièrement dans les zones aux hivers rigoureux où l'efficacité de récupération thermique devient cruciale.
Évaluation des besoins en ventilation selon la superficie et l'occupation
Le dimensionnement ventilation superficie constitue une étape déterminante dans le choix d'un système VRC approprié. La capacité de ventilation nécessaire dépend directement de deux facteurs principaux : la surface habitable et le nombre d'occupants. Pour une évaluation préliminaire, vous pouvez vous référer au tableau comparatif suivant qui présente les débits d'air recommandés selon la taille du logement :
| Superficie (m²) | Débit d'air recommandé (m³/h) | Puissance VRC conseillée |
|---|---|---|
| < 100 | 150-200 | Petite capacité |
| 100-200 | 200-350 | Capacité moyenne |
| > 200 | 350-500+ | Grande capacité |
Cependant, le dimensionnement ventilation superficie doit être affiné en fonction du taux d'occupation. Par conséquent, ajoutez environ 30 m³/h par personne supplémentaire au-delà de l'occupation standard. Néanmoins, d'autres facteurs peuvent modifier ces estimations, comme la présence d'une cuisine ouverte, de salles de bain multiples ou d'activités générant beaucoup d'humidité.
Méthode de calcul du débit d'air nécessaire pour une efficacité optimale
Pour déterminer avec précision le débit d'air requis pour votre guide choix système VRC, plusieurs méthodes peuvent être employées. La plus courante se base sur le renouvellement d'air complet du volume habitable. Voici les étapes essentielles pour un calcul fiable :
- Calculez le volume total de votre habitation (superficie × hauteur sous plafond)
- Déterminez le taux de renouvellement d'air souhaité (généralement 0,5 à 0,7 volume/heure)
- Identifiez les pièces nécessitant une extraction d'air (cuisine, salles de bain)
- Évaluez les pièces bénéficiant d'une insufflation d'air (chambres, salon)
- Tenez compte des pertes de charge dans les conduits selon la configuration
Cette méthode, bien que simplifiée, offre une base solide pour dimensionner correctement votre système VRC. Toutefois, pour les projets complexes ou les bâtiments de grande taille, l'intervention d'un spécialiste reste recommandée afin d'optimiser pleinement l'équilibre entre performance énergétique et qualité de l'air intérieur.
Analyse des performances énergétiques des systèmes VRC modernes
Les systèmes de ventilation récupératrice de chaleur ont considérablement évolué ces dernières années. Désormais, la performance énergétique VRC résidentiel est devenue un critère déterminant pour les ingénieurs thermiques lors de la conception des bâtiments. Les modèles actuels atteignent des taux de récupération impressionnants, parfois supérieurs à 90% dans les conditions optimales. Néanmoins, il est primordial de savoir évaluer correctement ces performances pour faire un choix éclairé. Les fabricants proposent diverses technologies, chacune avec ses avantages spécifiques selon le climat et le type de bâtiment concerné.
Décryptage des coefficients d'efficacité de récupération de chaleur
Pour bien comprendre les fiches techniques, vous devez maîtriser plusieurs indicateurs clés de l'efficacité-récupération-chaleur-CVC. Ces coefficients vous permettront d'évaluer objectivement les différentes options du marché. Voici les principaux indicateurs à surveiller:
- Efficacité de récupération sensible (ERS) : mesure la capacité à récupérer la chaleur sans tenir compte de l'humidité
- Efficacité de récupération totale (ERT) : inclut la récupération d'humidité en plus de la chaleur
- Coefficient de performance (COP) : rapport entre l'énergie récupérée et l'énergie consommée
- Consommation spécifique d'énergie (CSE) : énergie consommée par volume d'air traité
Ces indicateurs varient significativement selon les conditions de test. Par conséquent, il est judicieux de comparer les appareils testés dans des conditions similaires aux vôtres. Un système affichant une efficacité-récupération-chaleur-CVC de 85% à 0°C extérieur ne fournira pas les mêmes performances à -20°C. De plus, la puissance électrique des ventilateurs influence directement la consommation globale du système.
Impact réel sur la consommation énergétique annuelle d'un logement
L'installation d'un système VRC performant transforme véritablement le bilan énergétique d'une habitation. Le tableau ci-dessous présente une comparaison des économies potentielles selon différentes classes de performance énergétique VRC résidentiel :
| Classe d'efficacité | Taux récupération | Économie chauffage | Retour investissement |
|---|---|---|---|
| Standard | 70-75% | 15-20% | 6-8 ans |
| Haute performance | 80-85% | 20-25% | 5-6 ans |
| Premium | 90%+ | 25-30% | 3-5 ans |
Ces chiffres varient néanmoins selon l'étanchéité du bâtiment, les habitudes des occupants et les conditions climatiques locales. Dans les régions aux hivers rigoureux, l'impact est d'autant plus significatif. Par ailleurs, les systèmes intégrant des modules de contrôle intelligent adaptent leur fonctionnement aux conditions réelles, maximisant ainsi les économies tout au long de l'année.
Installation et configuration d’un système VRC pour des résultats optimaux
L'installation d'un système VRC représente une étape déterminante pour garantir son efficacité énergétique. Un guide installation ventilation récupération chaleur bien suivi permet d'éviter les erreurs courantes qui réduisent les performances. D'abord, il faut évaluer l'emplacement idéal de l'unité principale, généralement dans un espace technique comme un sous-sol ou un grenier. Néanmoins, cet espace doit être accessible pour la maintenance régulière. De plus, la proximité avec l'enveloppe du bâtiment facilite les connexions vers l'extérieur tout en minimisant les pertes thermiques dans les conduits.
- Étapes essentielles pour configurer votre système VRC selon les normes techniques assurant efficacité et économies d'énergie
Positionnement stratégique des composants pour maximiser l'efficacité
Le positionnement des différents éléments du système VRC joue un rôle crucial dans l'optimisation composants CVC énergie. Par conséquent, il convient de respecter certains principes fondamentaux. Les bouches d'extraction doivent être placées dans les pièces humides (cuisine, salle de bain) tandis que l'air neuf est diffusé dans les pièces de vie (salon, chambres). Ainsi, la circulation d'air traverse le logement de façon optimale. Voici les points essentiels à considérer lors du positionnement :
- Distance minimale de 2 mètres entre les bouches d'air neuf et d'extraction extérieures
- Installation des bouches d'extraction au plafond des pièces humides
- Placement des diffuseurs d'air neuf à l'opposé des portes pour favoriser la circulation
- Isolation thermique des conduits traversant des zones non chauffées
- Minimisation des coudes dans le réseau de gaines pour réduire les pertes de charge
Solutions pour intégrer un système VRC dans une rénovation énergétique
L'intégration d'un système VRC dans un bâtiment existant présente des défis spécifiques qui requièrent des solutions adaptées. Le guide installation ventilation récupération chaleur pour la rénovation doit tenir compte des contraintes structurelles. Donc, des systèmes décentralisés ou semi-centralisés peuvent être privilégiés lorsque l'espace est limité. Le tableau ci-dessous compare les différentes approches d'optimisation composants CVC énergie en rénovation :
| Type d'installation | Avantages | Inconvénients | Coût relatif |
|---|---|---|---|
| Système centralisé avec faux plafonds | Efficacité maximale, distribution homogène | Nécessite des travaux importants, perte de hauteur | Élevé |
| Système semi-centralisé avec conduits apparents | Installation plus simple, peu de travaux structurels | Impact esthétique, efficacité moyenne | Moyen |
| Unités décentralisées par pièce | Installation minimale, pas de réseau de gaines | Efficacité réduite, maintenance multipliée | Faible à moyen |
Maintenance préventive et optimisation continue des systèmes VRC

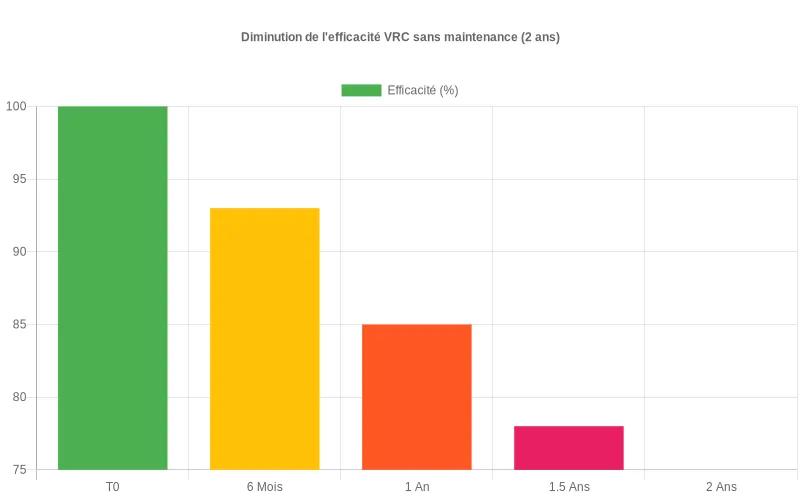

Pour garantir l'efficacité et la longévité de votre système VRC, une approche proactive est essentielle. La maintenance systèmes VRC préventive régulière permet d'éviter les pannes coûteuses et de maintenir des performances optimales. Contrairement aux idées reçues, ces équipements nécessitent une attention particulière pour fonctionner correctement. D'après les statistiques, un système bien entretenu peut voir sa durée de vie prolongée de 5 à 7 ans, tout en maintenant son rendement énergétique initial. Par ailleurs, les fabricants estiment qu'une maintenance négligée peut réduire l'efficacité du système jusqu'à 25% après seulement deux ans d'utilisation.
Calendrier d'entretien saisonnier pour garantir l'efficacité à long terme
Établir un calendrier entretien saisonnier climatisation structuré constitue la pierre angulaire d'une maintenance efficace. Chaque saison présente ses défis spécifiques pour votre système VRC. Ainsi, une planification adaptée vous permettra d'anticiper les besoins d'entretien selon les périodes de l'année. Néanmoins, certaines tâches doivent être effectuées à des intervalles réguliers, indépendamment de la saison. Voici les éléments clés à intégrer dans votre planning d'entretien :
- Inspection mensuelle des filtres et nettoyage si nécessaire
- Vérification trimestrielle du noyau de récupération et des conduits
- Nettoyage biannuel des bouches d'aération et grilles
- Inspection annuelle complète par un professionnel
- Remplacement des filtres selon les recommandations du fabricant
La mise en place d'un calendrier entretien saisonnier climatisation rigoureux vous permettra d'optimiser les performances de votre système tout au long de l'année. De plus, cette approche méthodique facilite le suivi des interventions et prévient l'oubli de tâches essentielles. Par conséquent, vous profiterez d'un air intérieur de qualité supérieure et d'économies d'énergie substantielles.
Diagnostics des problèmes courants et solutions de dépannage rapide
Même avec une maintenance systèmes VRC préventive régulière, des problèmes peuvent parfois survenir. Savoir les identifier rapidement peut vous faire économiser temps et argent. Le tableau ci-dessous présente les dysfonctionnements fréquents et leurs solutions :
| Problème | Cause possible | Solution rapide |
|---|---|---|
| Débit d'air réduit | Filtres encrassés | Nettoyage ou remplacement des filtres |
| Bruit excessif | Ventilateur déséquilibré | Vérification et nettoyage des pales |
| Condensation excessive | Drain obstrué | Débouchage du système d'évacuation |
| Mauvaise qualité d'air | Échangeur thermique encrassé | Nettoyage complet du noyau d'échange |
Pour finir, documenter chaque intervention de maintenance permet d'établir un historique précieux pour le suivi de votre installation. Cette pratique facilite l'identification de problèmes récurrents et l'anticipation des besoins futurs. Donc, n'hésitez pas à tenir un journal détaillé de toutes les opérations de maintenance systèmes VRC préventive effectuées, qu'elles soient réalisées par vous-même ou par un professionnel.
Retour sur investissement et avantages économiques des systèmes VRC
Investir dans un système de ventilation récupératrice de chaleur représente un engagement financier initial conséquent. Néanmoins, la rentabilite-systemes-vrc-economies s'avère généralement très favorable sur le long terme. D'après nos analyses, le retour sur investissement d'un système VRC de qualité s'établit généralement entre 3 et 8 ans, selon plusieurs facteurs déterminants : la qualité de l'installation, les conditions climatiques de votre région et l'efficacité énergétique initiale de votre habitation. Par ailleurs, ces systèmes augmentent la valeur immobilière de votre bien tout en améliorant considérablement le confort thermique et la qualité de l'air intérieur.
Analyse comparative des économies réalisées selon les modèles de VRC
Les différents modèles de VRC disponibles sur le marché présentent des performances variables qui influencent directement leur rentabilité. Notre comparatif-économies-VRC-2023 démontre que les économies annuelles peuvent varier de 150€ à plus de 500€ selon le modèle choisi. Voici les principaux facteurs qui déterminent ces économies :
- Le taux d'efficacité de récupération de chaleur sensible (généralement entre 65% et 95%)
- La consommation électrique des ventilateurs (entre 25W et 150W)
- La présence de technologies additionnelles comme les moteurs à commutation électronique (EC)
- L'adaptabilité du système aux variations de température extérieure
- Les options de programmation intelligente et de modulation du débit
Le tableau comparatif ci-dessous illustre les économies potentielles sur 10 ans pour trois catégories de systèmes VRC, basé sur une habitation standard de 120m² dans un climat tempéré. La rentabilite-systemes-vrc-economies varie considérablement selon le type d'appareil choisi :
Programmes d'aide financière et crédits d'impôt pour l'installation de VRC
Pour améliorer davantage la comparatif-économies-VRC-2023, de nombreux dispositifs d'aide financière existent. MaPrimeRénov' peut couvrir jusqu'à 30% du coût d'installation d'un système VRC performant. Les Certificats d'Économie d'Énergie (CEE) permettent également d'obtenir des primes significatives auprès des fournisseurs d'énergie. Donc, n'hésitez pas à vous renseigner auprès de l'ADEME ou de votre espace conseil France Rénov' pour connaître toutes les aides disponibles dans votre région. Ces dispositifs peuvent réduire votre investissement initial de 30 à 50%, accélérant ainsi considérablement le retour sur investissement de votre système VRC.
