Dans un environnement technique exigeant, la maintenance ventilateurs centrifuges CVC représente un enjeu crucial pour garantir les performances et la longévité de vos installations. En tant qu'ingénieure en bureau d'études thermiques, vous savez que ces équipements constituent le cœur de nombreux systèmes de ventilation industriels et commerciaux. Leur bon fonctionnement affecte directement l'efficacité énergétique, la qualité de l'air intérieur et les coûts d'exploitation des bâtiments que vous concevez ou supervisez.
La négligence dans la maintenance ventilateurs centrifuges CVC peut entraîner des défaillances coûteuses, des interruptions de service et une diminution significative de la durée de vie des équipements. Cet article vous présente les 7 étapes essentielles pour mettre en place un programme de maintenance préventive efficace. Vous découvrirez des méthodes éprouvées par les professionnels du secteur, des conseils pratiques pour optimiser vos interventions et des techniques spécifiques pour maximiser les performances de vos systèmes. Ces recommandations vous permettront d'assurer une maintenance ventilateurs centrifuges CVC conforme aux normes actuelles tout en réduisant l'empreinte énergétique des installations dont vous avez la responsabilité.
Comprendre le Fonctionnement des Ventilateurs Centrifuges dans les Systèmes CVC
Les ventilateurs centrifuges systèmes CVC représentent un élément crucial dans toute installation thermique moderne. À la différence des ventilateurs axiaux, ils utilisent la force centrifuge pour déplacer l'air perpendiculairement à l'axe de rotation. Cette caractéristique leur permet de générer des pressions plus élevées, particulièrement utiles dans les réseaux de gaines complexes. Par conséquent, ils sont souvent privilégiés dans les bâtiments commerciaux et industriels où les besoins en circulation d'air sont importants et les contraintes spatiales nombreuses.
- Fonctionnement interne d'un ventilateur centrifuge avec visualisation du déplacement d'air radial typique des systèmes CVC
Les Composants Essentiels d'un Ventilateur Centrifuge à Surveiller
Pour assurer une inspection préventive ventilateurs centrifuges efficace, il faut connaître parfaitement leurs composants critiques. Chaque élément joue un rôle spécifique dans le fonctionnement optimal de l'équipement. Une défaillance, même mineure, peut entraîner une baisse significative des performances ou, dans les cas extrêmes, une panne complète du système.
Voici les éléments qui nécessitent une attention particulière lors des contrôles réguliers :* La roue à aubes (turbine) - cœur du système qui transforme l'énergie mécanique en énergie cinétique* Les roulements - supportent la rotation de l'arbre et absorbent les charges radiales et axiales* Le moteur d'entraînement - source d'énergie mécanique du système* Les courroies de transmission - transmettent la puissance du moteur à la turbine* Le boîtier (volute) - dirige et accélère le flux d'air
Analyse des Performances Aérodynamiques et Identification des Signes d'Usure
L'analyse régulière des performances des ventilateurs centrifuges systèmes CVC permet d'identifier précocement les problèmes potentiels. Des mesures précises de débit, pression et consommation électrique offrent des indicateurs fiables sur l'état de fonctionnement. Ainsi, toute variation significative par rapport aux valeurs nominales doit déclencher une inspection préventive ventilateurs centrifuges approfondie. Le tableau ci-dessous présente les signes d'usure courants et leurs causes probables :
| Signe d'usure | Cause probable | Impact sur les performances ||---------------|----------------|----------------------------|| Vibrations excessives | Déséquilibre de la roue ou désalignement | Diminution de l'efficacité, usure prématurée des roulements || Bruit anormal | Roulements endommagés ou corps étrangers | Augmentation de la consommation d'énergie || Baisse de pression | Fuites d'air ou obstruction partielle | Réduction du débit d'air, efficacité réduite || Surchauffe du moteur | Surcharge ou ventilation insuffisante | Risque de défaillance, durée de vie réduite |

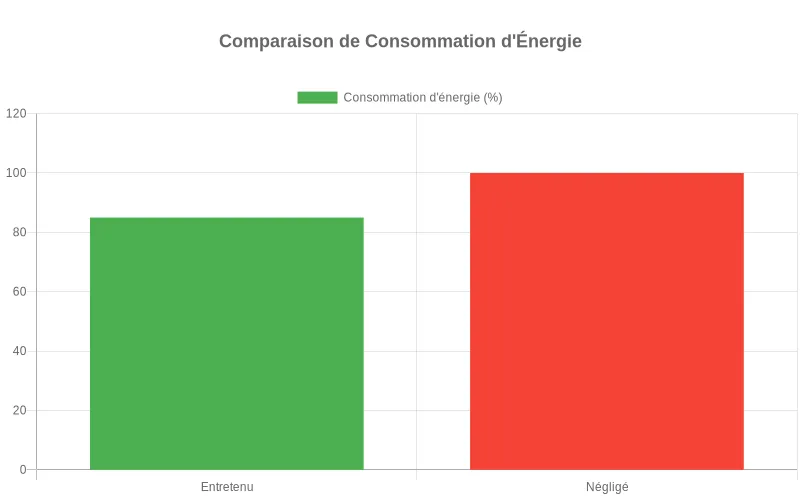

Inspection Préventive et Nettoyage Professionnel des Ventilateurs Centrifuges
L'efficacité d'un système CVC repose grandement sur l'état de ses ventilateurs centrifuges. Une inspection régulière et un nettoyage méthodique sont donc essentiels pour maintenir leurs performances optimales. Le service nettoyage ventilateurs centrifuges industriels constitue une étape fondamentale dans le programme de maintenance préventive de tout bureau d'études thermiques. Cette démarche permet non seulement d'allonger la durée de vie des équipements, mais également de prévenir les pannes coûteuses et les arrêts de production. D'ailleurs, les statistiques montrent qu'un ventilateur correctement entretenu consomme jusqu'à 15% moins d'énergie qu'un équipement négligé.
Techniques de Nettoyage Spécifiques pour les Roues et les Aubes
Les procédés nettoyage aubes industrielles nécessitent une attention particulière et des méthodes adaptées selon le type de contamination. Pour un nettoyage efficace, plusieurs techniques peuvent être employées en fonction de l'encrassement et du matériau des composants. Chaque méthode présente des avantages spécifiques selon le contexte d'utilisation :
- Nettoyage à sec avec brossage et aspiration pour les poussières légères
- Nettoyage chimique par immersion pour les dépôts tenaces et la graisse
- Nettoyage par ultrasons pour les zones difficiles d'accès
- Nettoyage cryogénique pour les résidus carbonisés sans endommager les surfaces
- Nettoyage haute pression pour les installations de grande dimension
Le choix de la méthode dépend principalement de la nature des dépôts et de la sensibilité des matériaux. Les procédés nettoyage aubes industrielles doivent être réalisés avec précaution pour éviter tout déséquilibre de la roue qui pourrait engendrer des vibrations néfastes. Par ailleurs, il est primordial de vérifier l'alignement des composants après chaque intervention de nettoyage.
Calendrier Optimal d'Entretien Selon l'Environnement d'Utilisation
La fréquence des interventions de service nettoyage ventilateurs centrifuges industriels varie considérablement selon l'environnement d'exploitation. Un calendrier personnalisé s'avère donc nécessaire pour garantir l'efficacité du système tout en optimisant les coûts de maintenance. Le tableau ci-dessous présente les recommandations de fréquence d'entretien selon le type d'environnement :
Lubrification et Remplacement des Pièces d’Usure des Ventilateurs CVC

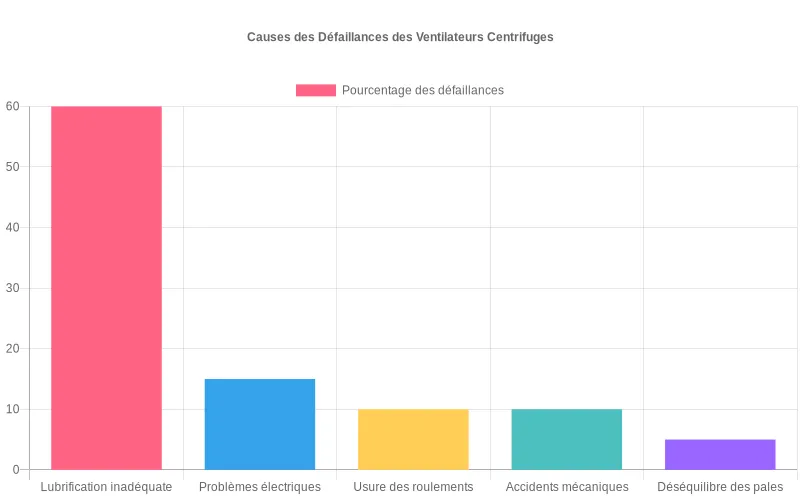

La maintenance-ventilateurs-cvc régulière garantit non seulement la longévité de vos équipements, mais également leur performance optimale. Une lubrification adéquate constitue l'élément fondamental de tout programme d'entretien efficace. Sans elle, les frottements excessifs entraînent une usure prématurée, des surchauffes et finalement des pannes coûteuses. D'après les statistiques du secteur, près de 60% des défaillances prématurées des ventilateurs centrifuges sont directement liées à une lubrification inadéquate ou négligée. Par conséquent, l'application de protocoles rigoureux de graissage permet d'éviter ces problèmes et d'assurer un fonctionnement fluide de vos systèmes de ventilation industriels.
Sélection des Lubrifiants Adaptés aux Conditions de Fonctionnement
Choisir les lubrifiants industriels haute performance appropriés nécessite une compréhension approfondie de l'environnement opérationnel de vos ventilateurs. La température, l'humidité et la présence de contaminants influencent directement le type de lubrifiant à privilégier. Pour les environnements à haute température, des graisses synthétiques avec additifs anti-usure s'avèrent indispensables, tandis que les milieux humides requièrent des formulations résistantes à l'eau. Néanmoins, il est primordial d'éviter la surlubrification qui peut causer autant de dommages qu'une lubrification insuffisante en provoquant des surchauffes et des fuites potentielles.
Voici les critères essentiels pour sélectionner le lubrifiant optimal :
- Plage de température opérationnelle (typiquement entre -20°C et +150°C)
- Résistance à l'humidité et aux contaminants particulaires
- Compatibilité avec les matériaux des joints et des roulements
- Viscosité adaptée à la vitesse de rotation du ventilateur
- Propriétés anti-corrosion et anti-oxydation
Guide de Remplacement des Roulements et Courroies Détériorés
Le remplacement préventif des pièces d'usure constitue un aspect crucial de la maintenance-ventilateurs-cvc. Les roulements et courroies représentent les composants les plus fréquemment remplacés dans les systèmes de ventilation centrifuge. Un programme de maintenance préventive bien structuré permet d'anticiper ces remplacements avant qu'une défaillance catastrophique ne survienne. Ainsi, la mise en œuvre d'inspections régulières et l'utilisation de lubrifiants industriels haute performance prolongent significativement la durée de vie de ces composants critiques.
Le tableau comparatif ci-dessous présente les signes de détérioration à surveiller et les actions recommandées :
Optimisation Énergétique et Diagnostic Avancé des Systèmes de Ventilation
L'efficacité énergétique ventilation industrielle représente aujourd'hui un enjeu majeur pour les bureaux d'études thermiques. Dans mon expérience quotidienne, j'ai constaté que les ventilateurs centrifuges peuvent représenter jusqu'à 25% de la consommation électrique d'un bâtiment industriel. Par conséquent, une maintenance rigoureuse et une optimisation constante de ces équipements s'avèrent indispensables. Les systèmes de ventilation bien entretenus réduisent non seulement les coûts opérationnels, mais prolongent également la durée de vie des installations tout en maintenant des performances optimales.
- Technologies d'efficacité énergétique appliquées aux installations de ventilation industrielle réduisant l'empreinte carbone
Outils de Mesure et Logiciels de Diagnostic pour Ventilateurs Centrifuges
Pour assurer un diagnostic précis, plusieurs instruments spécialisés sont nécessaires. La mesure débit ventilateurs centrifuges constitue l'un des paramètres fondamentaux à surveiller régulièrement. Les technologies actuelles offrent des solutions variées, chacune adaptée à différentes configurations de systèmes. Voici les principaux outils que j'utilise régulièrement dans mes interventions :
- Anémomètres à hélice et à fil chaud pour mesurer la vitesse de l'air
- Manomètres différentiels pour évaluer les pressions statiques et dynamiques
- Analyseurs de vibrations pour détecter les déséquilibres mécaniques
- Caméras thermiques pour identifier les points chauds sur les moteurs
- Logiciels de modélisation CFD pour l'analyse des flux d'air
Stratégies d'Amélioration du Rendement et de Réduction de la Consommation
L'analyse des données collectées via ces outils permet d'élaborer des stratégies d'optimisation ciblées. La mesure débit ventilateurs centrifuges sert de base pour ajuster les paramètres opérationnels et maximiser l'efficacité énergétique ventilation industrielle. Le tableau comparatif ci-dessous présente les principales stratégies d'optimisation et leurs impacts potentiels :
| Stratégie d'optimisation | Économie d'énergie potentielle | Complexité de mise en œuvre | Retour sur investissement |
|---|---|---|---|
| Installation de variateurs de vitesse | 15-50% | Moyenne | 6-18 mois |
| Redimensionnement des gaines | 10-30% | Élevée | 1-3 ans |
| Remplacement des roues obsolètes | 5-20% | Moyenne | 1-2 ans |
| Optimisation des algorithmes de contrôle | 10-25% | Faible | 3-12 mois |
Ces approches d'optimisation doivent être adaptées au contexte spécifique de chaque installation. Néanmoins, l'expérience montre que la combinaison de plusieurs stratégies permet généralement d'atteindre des économies d'énergie significatives, parfois supérieures à 35%. Finalement, un programme de surveillance continue associé à des interventions préventives garantit le maintien des performances dans la durée.
