Dans un bureau d'études thermiques, la sécurité n'est jamais une option, surtout lorsqu'il s'agit d'environnements potentiellement explosifs. Les ventilateursatex représentent bien plus qu'un simple équipement de ventilation – ils constituent une ligne de défense cruciale contre les risques d'explosion dans les installations industrielles. Face aux atmosphères chargées de gaz, vapeurs ou poussières inflammables, choisir le bon équipement devient littéralement une question de vie ou de mort. La conformité aux directives ATEX n'est pas seulement une obligation légale, c'est un engagement envers la protection des personnes et des infrastructures.
Chaque jour, des ingénieurs comme vous doivent naviguer dans le dédale des normes et spécifications pour sélectionner des ventilateursatex parfaitement adaptés aux contraintes spécifiques de leurs projets. Ce guide complet vous accompagne à travers les subtilités de la classification des zones à risque, les caractéristiques techniques essentielles, et les meilleures pratiques d'installation et de maintenance. Que vous conceviez un système pour une raffinerie, une usine chimique ou un silo à grains, vous trouverez ici les clés pour garantir performance et sécurité optimales dans votre démarche de sélection des ventilateursatex.
Comprendre les normes ATEX et les environnements à risque d’explosion
Lorsque nous travaillons dans des environnements industriels où des atmosphères explosives peuvent se former, la connaissance des normes ATEX sécurité industrielle devient primordiale. Ces directives européennes, issues de l'expression "ATmosphères EXplosives", encadrent strictement l'utilisation d'équipements dans ces zones à risque. Pour une ingénieure en bureau d'études thermiques, maîtriser ces normes n'est pas optionnel mais essentiel pour garantir la sécurité des installations et la conformité des projets. Les environnements concernés sont nombreux : raffineries, stations d'épuration, silos agricoles, ou encore certains ateliers de production où poussières combustibles et gaz inflammables peuvent être présents.
Classification des zones ATEX et catégories d'équipements
La classification zones ATEX réglementation définit précisément les niveaux de risque selon la fréquence et la durée de présence d'atmosphère explosive. Cette catégorisation est fondamentale pour déterminer le type d'équipement adapté à chaque zone. Ainsi, les ventilateurs installés doivent correspondre parfaitement au niveau de risque identifié. Le tableau ci-dessous résume cette classification essentielle :
| Type de zone | Définition | Catégorie d'équipement requise |
|---|---|---|
| Zone 0/20 | Atmosphère explosive présente en permanence | Catégorie 1 |
| Zone 1/21 | Atmosphère explosive présente occasionnellement | Catégorie 2 |
| Zone 2/22 | Atmosphère explosive présente accidentellement | Catégorie 3 |
Les zones 0, 1 et 2 concernent les gaz, vapeurs et brouillards inflammables, tandis que les zones 20, 21 et 22 s'appliquent aux poussières combustibles. Chaque environnement nécessite donc des équipements spécifiquement conçus et certifiés pour ces conditions particulières, conformément aux normes ATEX sécurité industrielle.
Exigences légales et certifications obligatoires pour les ventilateurs
Pour qu'un ventilateur puisse être installé en zone ATEX, plusieurs certifications et exigences doivent être respectées. Ces documents attestent que l'équipement ne présente pas de risque d'inflammation dans l'environnement spécifique où il sera utilisé. Parmi les éléments essentiels à vérifier, on trouve :
- Le marquage CE-ATEX visible sur l'équipement
- La déclaration UE de conformité fournie par le fabricant
- La notice d'instructions avec les conditions spécifiques d'utilisation
- Le certificat d'examen de type délivré par un organisme notifié
- La documentation technique détaillant les mesures de protection intégrées
Ces certifications s'inscrivent dans le cadre de la classification zones ATEX réglementation et garantissent que le ventilateur respecte les standards de sécurité requis. Par ailleurs, il est important de noter que la responsabilité de vérifier l'adéquation entre l'équipement et la zone d'utilisation incombe à l'exploitant, d'où l'importance cruciale d'une analyse rigoureuse des risques dès la phase de conception.
Caractéristiques techniques des ventilateurs adaptés aux zones explosives
Les ventilateurs ATEX zones explosives se distinguent par des caractéristiques techniques spécifiques qui garantissent leur sécurité dans des environnements à risque. D'abord, ils sont conçus pour éviter toute source d'inflammation potentielle. Ainsi, chaque composant est minutieusement étudié pour supporter les conditions extrêmes tout en maintenant une performance optimale. Par conséquent, ces équipements possèdent des particularités qui les différencient des ventilateurs standards, notamment au niveau des matériaux utilisés, des systèmes de protection intégrés et des certifications associées. Le choix d'un ventilateur antidéflagrant ATEX approprié nécessite donc une connaissance approfondie de ces spécificités techniques.

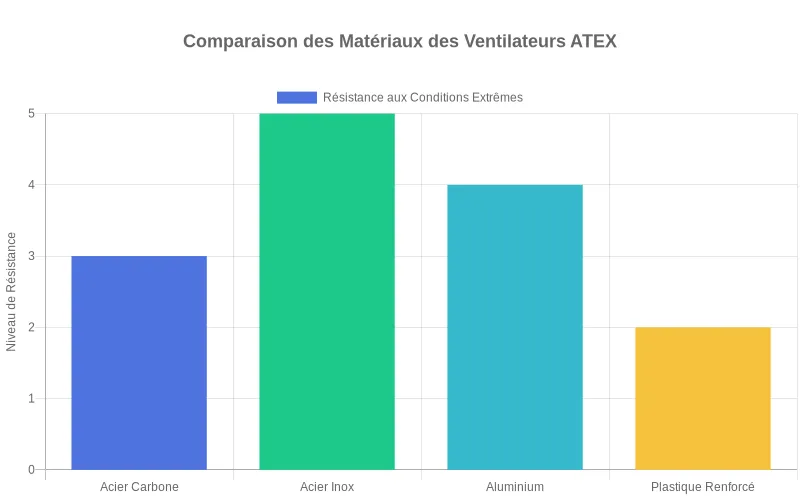

Matériaux et conception anti-étincelles des ventilateurs ATEX
La conception des ventilateurs ATEX zones explosives repose sur l'utilisation de matériaux spécifiques qui préviennent la formation d'étincelles. Néanmoins, le choix de ces matériaux varie selon le type d'atmosphère explosive. Finalement, chaque composant est sélectionné pour ses propriétés non génératrices d'étincelles et sa résistance à la corrosion. Les fabricants privilégient généralement :
- Alliages de bronze, laiton ou aluminium pour les hélices et turbines
- Acier inoxydable pour les structures porteuses
- Revêtements spéciaux anti-statiques pour les surfaces exposées
- Joints et garnitures en matériaux non conducteurs certifiés
- Systèmes de mise à la terre renforcés
Les jeux mécaniques entre parties fixes et mobiles sont également calculés avec précision pour éviter tout frottement susceptible de créer une étincelle. De plus, les techniques d'assemblage privilégient les fixations sécurisées et les équilibrages dynamiques pour minimiser les vibrations. Par ailleurs, la conception modulaire facilite la maintenance tout en garantissant l'intégrité de la protection antidéflagrante.
Systèmes de protection thermique et électrique intégrés
Les ventilateurs antidéflagrants ATEX intègrent des dispositifs de protection sophistiqués contre les risques thermiques et électriques. Ces systèmes constituent la dernière ligne de défense en cas de dysfonctionnement. Le tableau ci-dessous présente les principales protections et leurs fonctions :
| Type de protection | Caractéristiques | Avantage sécuritaire |
|---|---|---|
| Sondes thermiques PTC/PT100 | Surveillance continue de la température | Arrêt automatique en cas de surchauffe |
| Boîtiers antidéflagrants | Confinement des explosions potentielles | Empêche la propagation de l'explosion |
| Protection IP65 minimum | Étanchéité aux poussières et liquides | Prévient l'infiltration d'éléments combustibles |
| Moteurs à sécurité augmentée | Conception empêchant échauffements anormaux | Réduit les risques d'inflammation |
Comment choisir le ventilateur ATEX adapté à votre installation industrielle
La sélection d'un ventilateur pour une zone à risque d'explosion représente un défi technique majeur pour tout bureau d'études. Choisir le bon équipement nécessite une compréhension approfondie des conditions spécifiques de votre environnement industriel. Un guide ventilateur ATEX industriel complet doit prendre en compte non seulement les caractéristiques de l'atmosphère explosive, mais également les besoins opérationnels de l'installation. D'abord, identifiez précisément la zone ATEX concernée, puis déterminez la catégorie d'équipement requise. Ensuite, évaluez les paramètres techniques comme le débit d'air nécessaire, la pression statique et le type de substances présentes dans l'environnement.
Critères de sélection selon le type d'atmosphère explosive
La nature de l'atmosphère explosive influence directement le choix de votre équipement. Le guide sélection équipements ATEX zones recommande de prendre en compte plusieurs facteurs déterminants. La première distinction concerne les atmosphères gazeuses (G) ou poussiéreuses (D). Par ailleurs, les caractéristiques physico-chimiques des substances inflammables présentes déterminent le groupe d'équipement requis. Voici les principaux critères à considérer :
- Groupe de gaz (IIA, IIB ou IIC) ou type de poussière (IIIA, IIIB ou IIIC)
- Température d'auto-inflammation des substances présentes
- Classe de température requise (T1 à T6)
- Fréquence et durée de présence de l'atmosphère explosive
- Résistance aux produits chimiques corrosifs éventuels
Analyse des besoins en ventilation et dimensionnement approprié
Une fois les contraintes ATEX identifiées, le dimensionnement technique du ventilateur devient primordial. Un guide ventilateur ATEX industriel efficace intègre nécessairement une analyse approfondie des besoins en ventilation. Le tableau comparatif ci-dessous présente les principales caractéristiques à considérer selon le type d'application :
| Application | Débit d'air typique | Pression statique | Contraintes spécifiques |
|---|---|---|---|
| Extraction localisée | 500-5000 m³/h | Moyenne | Proximité de la source |
| Ventilation générale | 5000-50000 m³/h | Faible à moyenne | Homogénéité du brassage |
| Process industriel | Variable | Élevée | Résistance température |
Le dimensionnement doit donc prendre en compte les caractéristiques aérauliques du réseau, les pertes de charge, ainsi que les contraintes d'implantation. Un guide sélection équipements ATEX zones pertinent souligne l'importance de prévoir une marge de sécurité dans le dimensionnement, tout en évitant le surdimensionnement qui entraînerait une consommation énergétique excessive. Finalement, n'oubliez pas de vérifier la compatibilité avec votre infrastructure électrique existante et les possibilités d'intégration à votre système de gestion technique centralisée.
Installation et maintenance des ventilateurs en zone ATEX
L'installation et l'entretien des systèmes de ventilation dans les zones à risque d'explosion ne s'improvisent pas. Les ventilateurs zones ATEX maintenance nécessitent une attention particulière et des compétences spécifiques. D'abord, il est essentiel de respecter scrupuleusement les recommandations du fabricant. Par ailleurs, seul du personnel qualifié et formé aux risques ATEX devrait intervenir sur ces équipements. Les Protocoles installation-certification équipements ATEX constituent la colonne vertébrale de toute intervention sécurisée dans ces environnements sensibles. Néanmoins, même avec les meilleures intentions, ignorer les procédures établies peut avoir des conséquences dramatiques.
- Installation sécurisée d'un ventilateur antidéflagrant par un spécialiste certifié pour environnements explosifs
Procédures de montage sécurisé et mise en service conforme
La sécurité commence dès l'installation. Les Protocoles installation-certification équipements ATEX imposent plusieurs étapes incontournables avant toute mise en service. Tout d'abord, une vérification complète de la conformité du matériel avec la zone d'installation est obligatoire. Ensuite, l'équipement doit être installé selon les spécifications précises du fabricant. La mise à la terre correcte représente également un point crucial pour éviter l'accumulation d'électricité statique, source potentielle d'étincelles. Finalement, des tests de fonctionnement doivent être réalisés en conditions contrôlées avant l'exploitation normale.
| Étape d'installation | Risques associés | Mesures préventives |
|---|---|---|
| Raccordement électrique | Étincelles, court-circuit | Utiliser des presse-étoupes certifiés, respecter les indices IP |
| Fixation mécanique | Vibrations, frottements | Respecter les couples de serrage, utiliser des amortisseurs |
| Mise en service | Surchauffe, surcharge | Vérifier l'absence de corps étrangers, démarrage progressif |
Calendrier d'entretien préventif et vérifications périodiques réglementaires
La maintenance préventive des ventilateurs zones ATEX maintenance n'est pas optionnelle mais réglementaire. Un programme d'entretien rigoureux doit être établi et suivi à la lettre. Les inspections doivent être documentées et les interventions réalisées par du personnel compétent. Les points essentiels à surveiller régulièrement comprennent :
- Contrôle des niveaux de vibration et de température
- Vérification de l'état des roulements et leur lubrification
- Inspection des connexions électriques et des dispositifs de protection
- Nettoyage des pales et vérification de leur équilibrage
- Contrôle de l'étanchéité des joints et passages de câbles
Ces opérations doivent suivre une périodicité stricte, généralement trimestrielle pour les inspections visuelles et annuelle pour les contrôles approfondis. Les Protocoles installation-certification équipements ATEX prévoient également une requalification complète tous les trois ans. Par conséquent, un registre de maintenance doit être tenu à jour et disponible en cas d'inspection par les autorités compétentes. La documentation technique complète, incluant les certificats ATEX, doit également être conservée pendant toute la durée de vie de l'installation.
